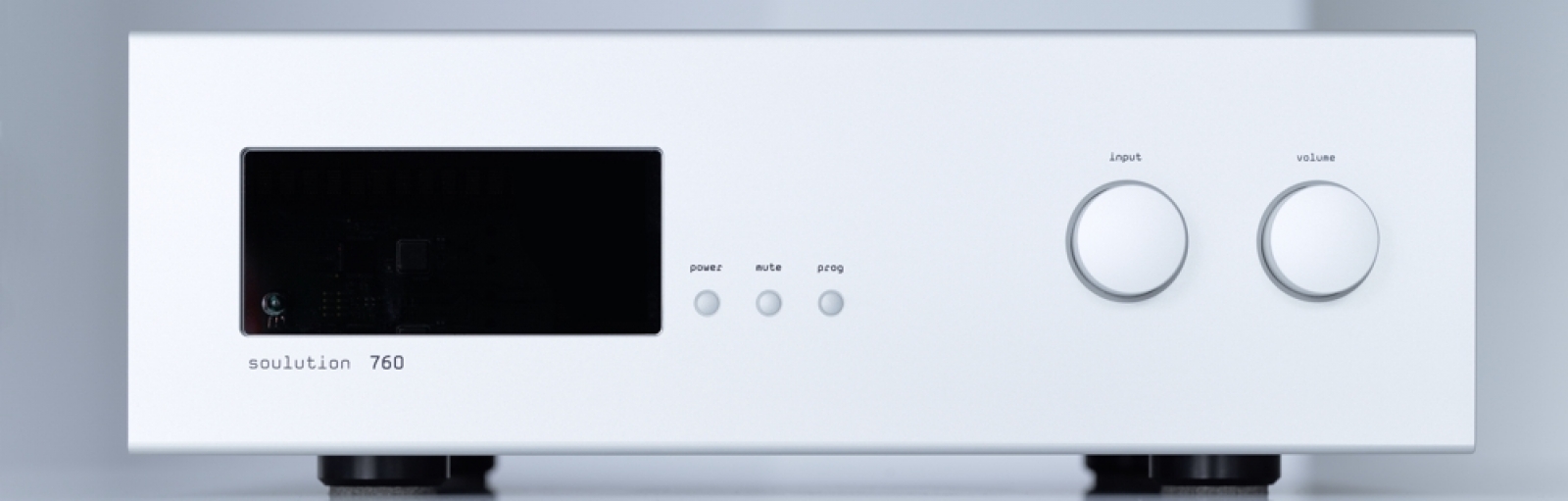

Soulution 760 D/A jelátalakító egység

Minden jó készülék esetében elképzelhetetlen, hogy működése során bármit is töröljön a forrásjelből. Különösen igaz ez a nagyfelbontású digitális állományok esetében, de a CD- és az SACD-lemezek lejátszására is érvényes. Nincs az az erősítő, vagy hangsugárzó, amely pótolni tudja a forrásból elveszett információt. A hangzásminőség és a természethű megszólalás záloga a kiváló minőségű felvétel és a forrásjel feldolgozását végző elektronika kiválósága.

A 760 D/A jelátalakító kiválóan végzi a feladatát. A lehető legkisebb torzítással dolgozza fel a bemenetére kapcsolt digitális forrásjeleket és alakítja át azokat analóg jelalakká és úgy adja tovább a jelfeldolgozó és erősítő áramköröknek. Semmit sem vesz el a forrásjelből és semmit sem ad hozzá.

Legfontosabb jellemzői

A kivitele

A 760 D/A jelátalakító számos területen és vonatkozásban a 745 SACD lejátszóban sikerrel alkalmazott műszaki megoldásokra támaszkodik. A tervezésénél is ugyanazokat a szempontokat érvényesítettük: csúcsminőségű digitális csatoló felületeket alkalmazunk a zenei adatok optimális fogadásához, rendkívül pontos órajel generátor gondoskodik a digitális időalap torzulások kiküszöböléséről, intelligens digitális jelfeldolgozást használunk többszörös túlmintavételezéssel és nulla fázisú technológiával, az analóg kimeneti áramkörök minősége pedig vetekszik a legjobb előerősítők minőségével, a készülék tápellátásról pedig egy precíz és nagy kapacitású tápegység gondoskodik.

A 760 D/A jelátalakító tele van tömve csúcstechnológiával, amely mindössze egyetlen célt szolgál: a zene szeretete okán a lehető leghitelesebb megszólalást kívánjuk elérni vele. Ennél a készüléknél is következetesen kettős mono felépítést alkalmaztunk, a digitális és az analóg áramköröket külön-külön tápegység látja el tápárammal. A 760 D/A jelátalakító egységben digitális hangerőszabályozót használunk, így a készülék közvetlenül csatlakoztatható egy teljesítményerősítőhöz.

Túlmintavételezés

Egy nagy teljesítményű SHARC DSP áramkör végzi el a 8-szoros túlmintavételezést és a bemenő jeltől függően 24 bites/252,8 kHz-es, vagy 24 bites/384 kHz-es jelet állít elő a lehető legnagyobb pontossággal. Úgy véljük, hogy az interpoláció pontossága messze fontosabb, mint a magas órajel frekvencia. A CD-játszóink és a D/A jelátalakítóink a szakmai körökben nagy tekintélynek örvendő Anagram Technologies algoritmusait használja, ezután Burr Brown D/A jelátalakítók következnek digitális szimmetrikus elrendezésben. Miután úgy véljük, hogy a PCM jelátalakítási technológia a legkifinomultabb, a DSD jeleket is PCM jelekké alakítjuk a végső D/A jelátalakítás előtt.

Zero Tech

A 760 D/A jelátalakítóban a soulution innovatív Zero-Phase nulla fázisú technológiáját alkalmazzuk. Ezzel az analóg alul vágó szűrő által kiváltott legkisebb időzítési hibát is teljesen ki tudjuk küszöbölni. Mindegyik D/A jelátalakítóban szükség van egy analóg alul vágó szűrőre a kimeneti fokozatban, hogy el tudjuk nyomni a magasfrekvenciás zajt és a torz jeleket. A 750-as harmadrendű, 120 Hz-en vágó bessel szűrője mintegy 18 fokos fáziseltolódást okoz a hallható frekvenciasávban. A nullafázisú technológiánknak köszönhetően ugyanakkor az átalakítás után keletkező analóg zenei jel fáziseltolódása bőven 1 fok alatt marad a 20 Hz – 100 kHz-es tartományban! A nulla fázisú technológia a lehető legközelebb hozza a hallgatót a forrás, az élő zene varázsához. A zene életszerűbbé, valódi háromdimenziós térhangzássá válik, igen sok „levegővel” a hangszerek és az előadók körül. A megoldásaink révén a lehető legközelebbre visszük az eredeti zenei jelhez. A zene legapróbb részletei sem vesznek el.

Az órajel generátor

A csúcskategóriás D/A jelátalakítók másik kritikusan fontos szerkezeti eleme a lehető legpontosabb órajel generátor. Tapasztalatból tudjuk, hogy a lehető legalacsonyabb fázis-zaj arány sokkal fontosabb, mint a tartós frekvencia stabilitás. A nagyfrekvenciás oszcillátorok tervezőivel együttműködve egy erre az alkalmazásra optimalizált TCXO áramkört terveztünk. Nem az első felharmonikusán működik, hanem egyből a harmadikon. Az órajel modulok mintegy 100 MHz-es frekvencián dolgoznak, de ehhez hihetetlenül gyors erősítő fokozatokra van szükség az oszcillátor körben, eredményeként viszont a lehető legjobb fázis-zaj arányt kapjuk. Még a legjobb OCXO-k, vagy a rubidium-alapú oszcillátorok sem érik el ezt a specifikációt. A 760 DAC készülékünkben egy-egy leosztott oszcillátor modult talál a 44,1 kHz-es és a 48 kHz-es mintavételezési frekvenciájú forrásjelekhez.

A külső órajelhez történő szinkronizálással leromlana ezeknek a hihetetlen képességáű oszcillátoroknak a teljesítmnye. Éppen ezért a 760-as készüléken nem talál órajel bemenetet. Ugyanakkor a külső készülékek szinkronizálhatóak a 760 D/A jelátalakítóhoz, a csúcsminőségű órajel elérhető az órajel kimenetén.

D/A jelátalakítás

A Burr-Brown áramkörök csak D/A jelátalakítást végeznek. A belső felskálázó és szűrőfokozatait nem használjuk. A 80 MHz-es belső sávszélességgel az áram/feszültség átalakítás a lehető legjobb jel/zaj arányt és a lehető legnagyobb dinamikát biztosítja az analóg tartományban.

A kimenő fokozata

A 760-as D/A jelátalakító egyedi kialakítású és egy analóg számítógéphálózattal tovább optimalizált tranzisztorokra alapozott szélessávú kimenő fokozatának sávszélessége 40 MHz (-3 dB). Ilyen válaszidővel bármilyen zenei forrásjelet magas hangzáshűséggel tudunk feldolgozni, eredményeként életszerű, valódi háromdimenziós, térinformációban gazdag analóg jelet kapunk, amely hallgatása igazi élményforrásá válik.

A tápegysége

A kiváló hangzásminőségű audió forráskészülék lelke a stabil, zajmentes tápegység – főleg az audió fokozatokban. A 760-as készüléket két dedikált tápegységgel láttuk el: az egyik az audió áramkörök, a másik pedig a digitális áramkörök tápellátásáról gondoskodik. Az audió fokozatok tápellátására innovatív, erősítőszerű áramköri megoldást dolgoztunk ki, amely hihetetlenül stabil tápfeszültséget biztosít. A több mint 500.000 µFarad pufferkondenzátor kapacitás korlátlan impulzusáram tartalékot jelent az analóg áramkörök számára. A 760 D/A jelátalakítóban a tápáramot vastag áramsínek szállítják, ami az audió készülékek esetében teljesen szokatlan megoldás.

Kezelése

A760 D/A jelátalakítót az előlapi kezelőszervekkel és egy forgatógombbal kezelheti. További funkciókkal a különféle készülékekből összeállított teljes audió rendszer oiptimalizálható.

Műszaki adatai
