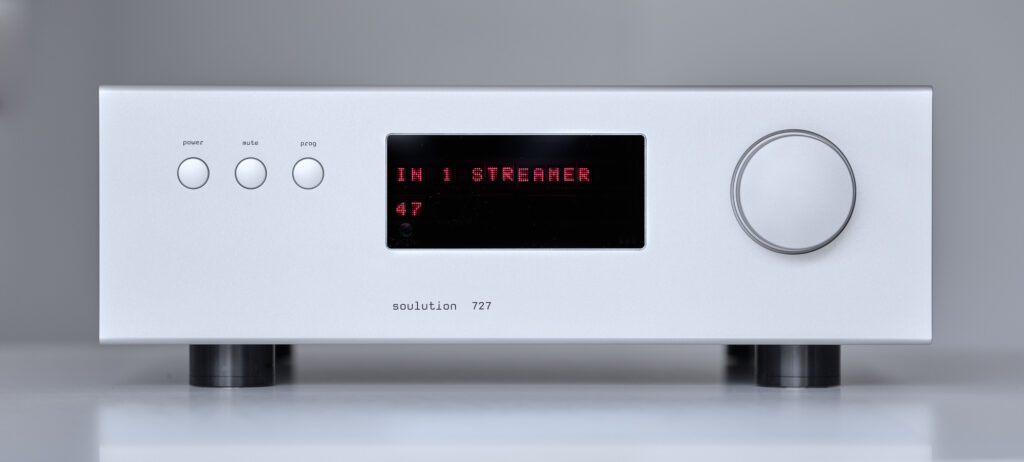

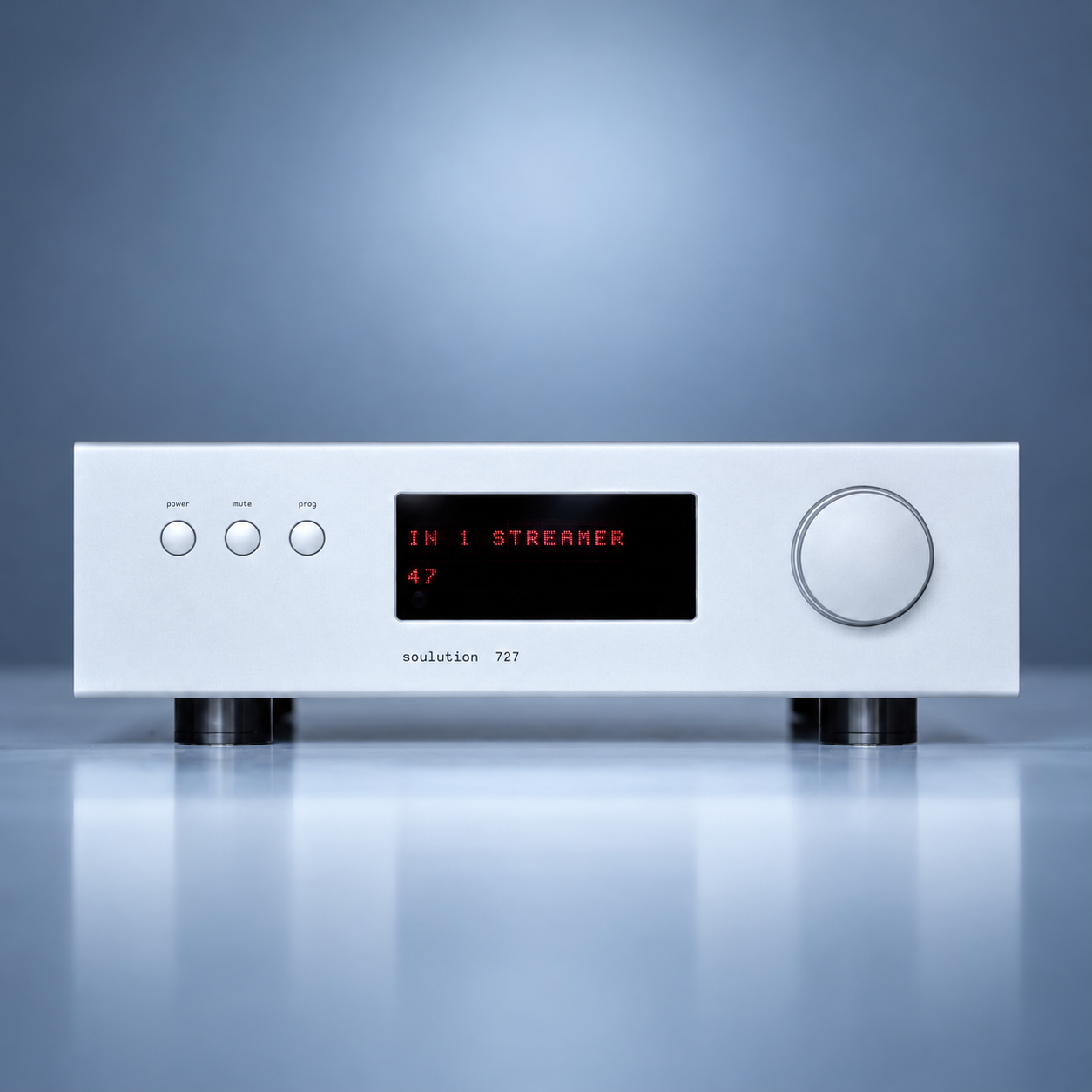

Soulution - 727 + phono (lemezjátszó) bemenet

A bemeneti egység
A 727-es teljesítményerősítő újszerű bemeneti egysége kivételesen jó közös módusú elnyomási értékkel jellemezhető, anélkül, hogy ez az innovatív kapcsolástechnika megnövelte volna a bemeneti egység zaját. Ez a párhuzamosan kapcsolt, nagy sávszélességűre (20 MHz) tervezett műszererősítők használatának köszönhető, eredményeként igen alacsony készülékzajt és optimális közös módusú elnyomási értéket (CMMR >105 dB) kaptunk. Így azután a legapróbb, legfinomabb zenei részletek is megszólalnak a 727-es előerősítőt használva.

A hangerő szabályozó
Relékapcsolású nagy pontosságú fémfilm ellenállásokból alakítottunk ki egy 80 (1 dB-es) lépésben szabályozó hangerő szabályozót. Mindegyik csatornának saját szintszabályozó ellenálláshálózata van. A hangerő szabályozóval egyben a csatornaegyensúlt is beállítható. A hangerő szabályozás során a kellemetlen kattanások, vagy a veszélyes feszültségcsúcsok kivédése érdekében egy második hangerő szabályozó kört is kialakítottunk, amely csak a hangerő szabályozás alatt akítív. Ez a második, IC-alapú szintszabályozó kattanás és zaj nélkül szabályozza a hangerőt. A kívánt hangerő beállítása után a 727-es visszatér a hangminőség szempontjából jobb nagypontosságú fémfólia ellenálláshálózat alapú szintszabályozóhoz.

Hangszedő jel illesztő előerősítő (opcionális)
Az alacsony jelszintű, igen finom, elsősorban az MC hangszedőkről érkező jeleket egy, a legalacsonyabb zajszintre és a lehető legmagasabb értékű közős módusú zaj elnyomására optimalizált műszer erősítő egység fogadja. Az állíítható erősítési tényezőjű (1 kHz-en +40 dB és +80 dB között @ 1kHz) és lezáró ellenállású (20 Ω – 1 kΩ, 47 kΩ, 0 pF – 70 pF) egységen a hangszedőről érkező jelnek legjobban megfelelő érték választható meg. Az igen gyors erősítő egység (-3 dB 2 MHz-en) hihetetlen pontossággal képes reprodukálni az ideális RIAA görbét (a frekvenciaátvitelt és a megfelelő fázisszöget).

A kimeneti egység
Az A-osztályú kimeneti egységet sebességre, pontosságra és magas csúcsáramszintekre optimalizáltuk. Az alacsony kimeneti ellenállásának köszönhetően még hosszú kábeleken is gond nélkül vezetheti a jelet a teljesítményerősítőre. 20 MHz-es (-3 dB) sávszélességével és a hallható hangsávban a hozzá kapcsolódó igen csekély fázistolással a zene minden apró részletét is életszerűen képes megszólaltatni. Eredményeként valódi három dimenziós, tökéletes térleképezésű zenei hangzást élvezhetünk természetes hangszínekkel.. A kimenő egység hatalmas teljesítménye garantálja, hogy részletekben gazdag, tiszta jelet fog kapni a teljesítményerősítője.

Elosztott helyi tápegységek
A 727-es előerősítő kettős mono tápegységének magja egy kapcsolóüzemű tápegység (SMPS), amely a hálózati tápfeszültséget közbülső értékű egyenáramú feszültséggé alakítja. Igen jó hatásfokú DC-DC átalakítók és kivételesen alacsony zajú és igen gyors lineáris szabályozó elemek állítják elő a 727-es előerősítő működéséhez szükséges tápfeszültségeket. Az egyes fogyasztók (műveleti erősítők, tranzisztorok, stb.) közelében helyi lieneáris szabályozó tagok találhatóak. Mindez a lehető legalacsonyabb zajt és az elérhető legrövidebb jelutakat biztosítja az analóg oldalon. Nincs szükség a transzformátor alapú tápegységekben szokásos nagykapacitású szűrőkondenzátorokra és egyenirányítókra.
