Soulution - 760

Felépítése
A 760-as digitális/analóg jelátalakító alapvetően a 745-ös SACD-lejátszónál alkalmazott és jól bevált műszaki megoldásokon nyugszik. Nagyjából ugyanazokat a tervezési irányelveket alkalmaztuk itt is: Első osztályú digitális csatolók a zenei jelek optimális fogadásához, rendkívüli pontosságú órajel generátor a digitális időalap-torzulások (jitter) kivédésére. intelligens digitális jelfeldolgozás túlmintavételezéssel, nulla fázisú (Zero Phase) technológia, a csúcsminőségű előerősítőknél megszokott analóg kimeneti egységek és túlméretezett tápegység jellemzi a készüléket.

A 760-os digitális/analóg jelátalakítót élvonalbeli technológiákkal tömtük tele – mégpedig a zene szeretete okán. A készülék kimeneti egysége kettős mono felépítésű, külön-külön tápegységet kaptak az analóg és a digitális szerkezeti elemek. A 760-as ditgitális/analóg jelátalakítóba egy digitális hangerő szabályozót is építettünk, így akár közvetlenül a teljesítményerősítőre is csatlakoztatható.

Túlmintavételezés
Egy nagy teljesítményű SHARC DSP végzi el a bemenetre kapcsolt digitális forrásjeltől függően igen nagy pontossággal a 8-szoros túlmintavételezést 24 bit/352,8 kHz, vagy 24 bit/384 kHz formátumra. Úgy hisszük, hogy az interpoláció pontossága fontosabb, mint a magasabb frekvenciájú órajel. A lejátszóink és a digitális/analóg jelátalakítóink a nagy szakmai tekintélynek örvendő Anagram Technologies algoritmusait használja a digitális szimmetrikus konfigurációban megépített Burr-Brown D/A jelátalakítók előtt. Mivel úgy véljük, hogy a PCM jelátalakítás a legjobb megoldás, a DSD formátumú jeleket is PCM jelekkél alakítjuk, mielőtt megtörténne a végleges digitális/analóg jelátalakítás.

zeroφtech
A 760-os digitális/analóg jelátalakítónkban is a soulution saját fejlesztésű Zero-Phase, azaz nulla fázisú technológiai megoldását használjuk. Ezzel az analóg aluláteresztő szűrő által keltett legkisebb időzítési problémákat is ki tudjuk küszöbölni. Mindegyik D/A jelátalakítóban szükség van egy analóg alul áteresztő szűrőre a kimeneti oldalon a nagyfrekvenciás zaj és a nemkívánatos élek elnyomásához. A 760-as harmadrendű Bessel szűrője a 120 Hz-es vágási frekvenciájával akár 15° -os fázistolást is okozhat a hallható hangsávban. A Zero-Phase-Technology nulla fázisú technológiának köszönhetően az analóg zenei jel fázishibája 20 Hz és 20 kHz között 1° alatt marad. A nulla fázisú technológia még közelebb hozza a forrásanyag szépségéhez. Hitelesebbé, természetesebbé válik általa a zene, három dimenziós lesz a térleképezés, levegősebbé válik a hangzás a hangszerek és az énekes körül. A lehető legközelebb kerülünk a forráshoz. Egyetlen részlet sem vész el.

Az órajel
A csúcskategóriás digitális/analóg jelátalakítás alapvető előfeltétele a kritikus pontosságú órajel. Sokkal fontosabb a lehető legkisebb mértékű fáziszaj, mint a hosszú távú frekvenciastabilitás. A csúcskategóriás oszcillátorok fejlesztőivel együttműködve a fenti elvárásoknak minden szempontból megfelelő TCXO órajel generátort alkottunk meg. Nem az első, hanem a harmadik harmonikusok területén dolgozik. Az órajel modulok 100 MHz körüli frekvencián működnek, ami viszont kimagaslóan gyors erősítő modulokat igényel a rezgőkörökben, eredményeként pedig igen alacsony lesz a szerkezet fáziszaja. Még a legjobb OCXO órajeladók, vagy a rudibium alapú rezgőkörök sem tudják felülmúlni az általunk kidolgozott eszköz precizitását. A 760-as digitális/analóg jelátalakítóban 44,1 kHz-es és 48 kHz-es jelekre méretezett oszcillátorokat használunk. Ezeket külsó órajelekhez szinkronizálva jelentősen leromolna a rezgőkörök teljesítménye. Éppen ezért nincs is külső órajel bemenet a 760-os készüléken. Ugyanakkor külső készülékek szinkronizálhatóak a a 760-as digitális/analóg jelátalakítóhoz a készülék órajel kimenetén keresztül.

A digitális/analóg jelátalakítás
Csak Burr-Brown eszközök végzik a digitális/analóg jelátalakítást. Nem használjuk ezek belső, beépített felskálázó és szűrőelemeit. A kimenő áramot feszültségjellé alakítjuk és gondosan szűrjük. A 80 MHz-es belső sávszélességgel ez az áram/feszültség átalakító egység a lehető legjobb jel/zaj arányt biztosítja az elérhető legnagyobb dinamikával az analóg tartományban.

A kimeneti egység
A 760-as digitális/analóg jelátalakító egyedi tranzisztorokból a csúcsminőségű üzemre optimalizált áramkörökel megépített nagy teljesítményú kimeneti egységét még tovább linearizáltuk egy analóg számítógép hálózattal. A sávszélessége 40 MHz (- 3 dB). Ilyen nagy műveleti sebesség mellett a készülék a zene legfinomabb rezdüléseit és életszerűen, az élő zene élményét adva tudja megszólaltatni, valódi három dimenziós, valós méretű színpadot megjelenítvelenyűgöző zenei élményt nyújt.

A tápegység
Minden jól hangú forráskészülék kritikus fontosságú eleme a stabil, zajmentes tápegység, főleg az audió egységekben. A 760-asban két, az adott feladatra méretezett és optimalizált tápegység dolgozik: Az egyik az audió áramköröket szolgálja ki a megfelelő tápfeszültséggel, a másik pedig a digitális áramköröket táplálja. Az audió egységek tápárammal való ellátásához egyedi, leginkább a jó erősítőkben alkalmazott tápegységet használunk, ami különösen stabil tápellátást biztosít. Az 500.000 µFarad tároló kapacitással megtámogatott egység szinte korlátlanul magas impulzusáramot tud biztosítani az analóg áramköröknek. A 760-as digitális/analóg jelátalakítón belül széles tápsineken szállítjuk veszteségmentesen az áramot az egyes áramkörökhöz. Ez a teljes audió világban egyedülálló megoldás!

A készülék kezelése

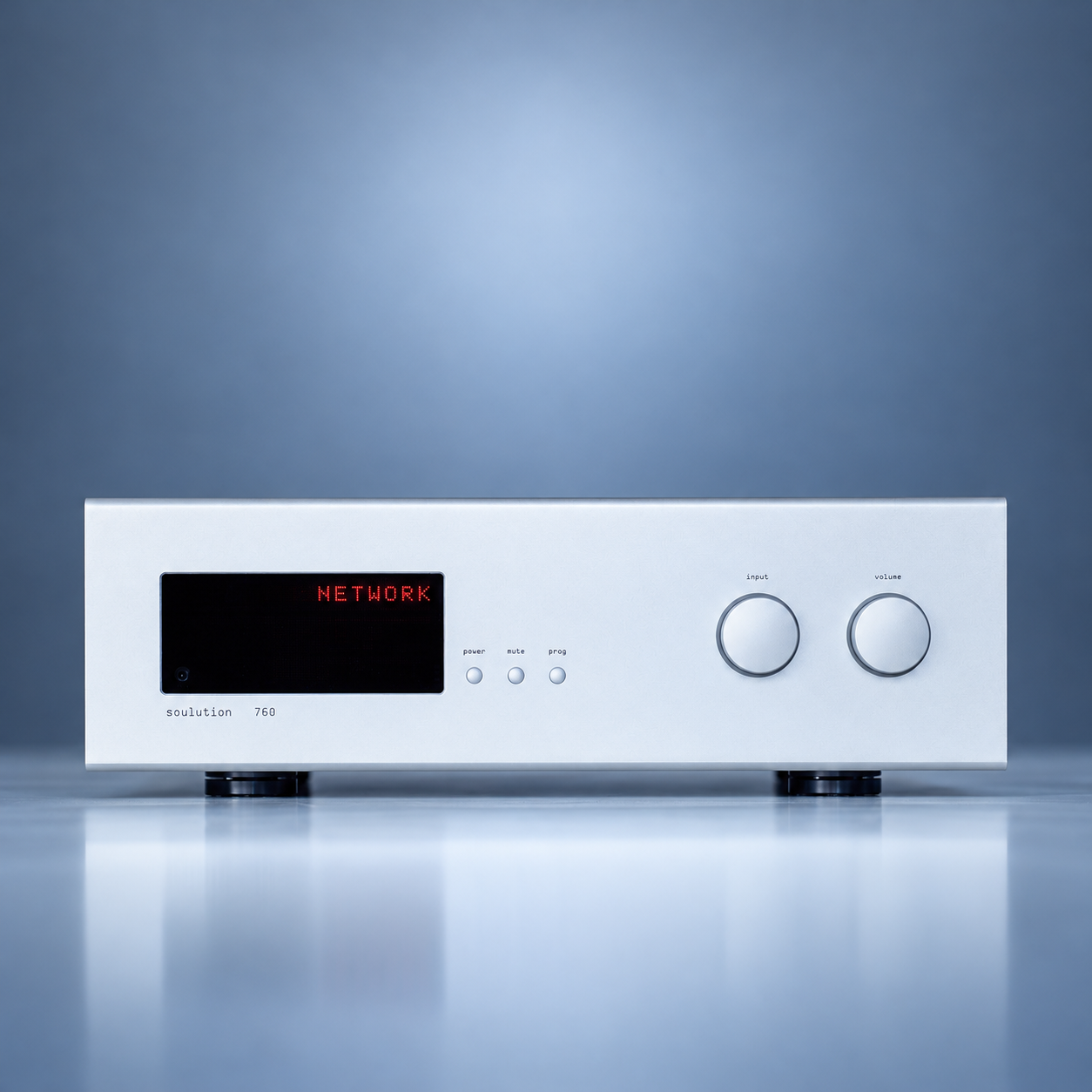

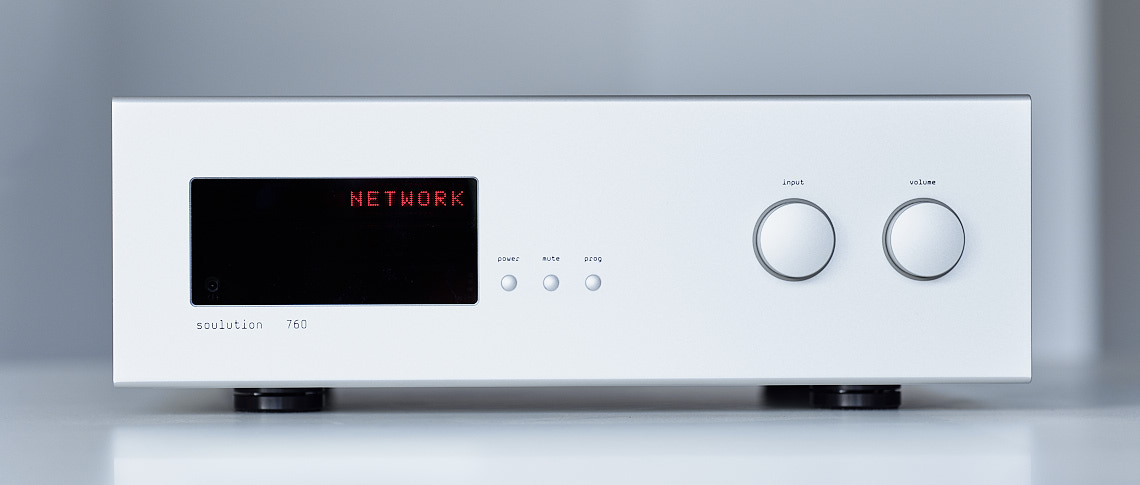

A 760-as digitális/analóg jelátalakító az előlapi nyomógombokkal, illetve a forgógombos kezelőszervvel kezelhető. A LINK-rendszeren keresztül más soulution eszközről távvezérléssel is bekapcsolható.
