Saturn USB/SPDIF digitális – analóg jelátalakító

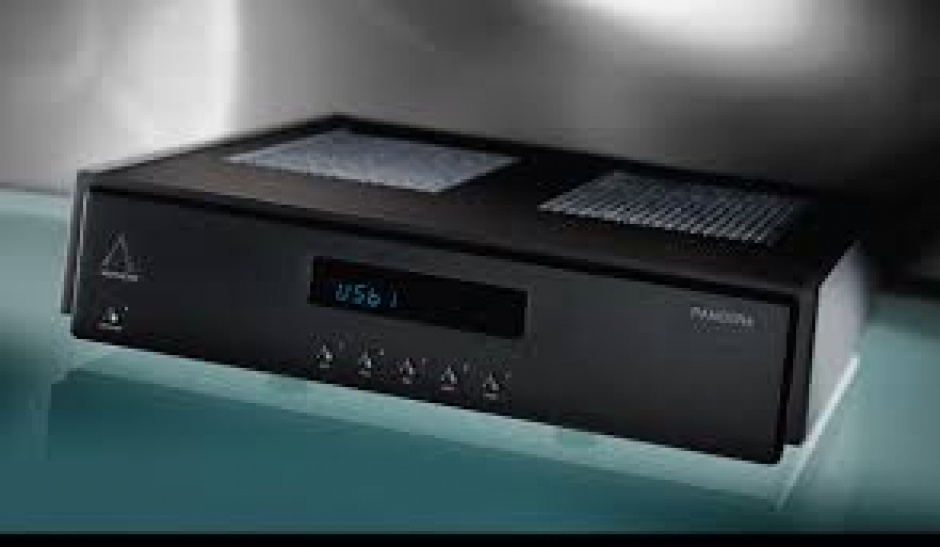

A PANDORA egy elektroncsöves USB és SPDIF digitális/analóg jelátalakító. A Saturn-sorozat legújabb tagjaként a Pandora már-
is ismertté vált a kiváló teljesítőképességéről, a gyártási minőségéről és a kezelőfelületéről. A csúcsminőségű szerelési technikák
többek között teljesen alumínium dobozt, rozsdamentes acél Faraday-kalitkát jelentenek a digitális egység teljes elszigeteléséhez,
rozsdamentes acél házba épített több hálózati transzformátor gondoskodik a készülék tápellátásáról és a készülék működését több-
fokozatú szabályozó egység szabályozza. Ezek az egységek, alkatrészek és technikai megoldások az összes egyéb digitális esz-
köznek feladják a leckét. A jelátalakító tökéletesen illeszkedik a Janus és Calypso előerősítőkből és az Atlas teljesítményerősítők-
ből épített rendszerekbe.
Ultra alacsony digitális időalap torzulás (jitter) az USB és az SPDIF bemenetre kapcsolt jelek feldolgozásánál
A Pandora elektronocsövekkel megépített digitális/analóg jelátalakító egység USB és SPDIF bemenetekkel. Az USB aszinkron
üzemmódban dolgozza fel a jeleket, közvetlenül a DAC egység mellé telepített rendkívül alacsony digitális időalap torzulást biztosító
rögzített frekvenciás kristály órajel generátorrral. A készülék a felhasználó által beállíthatóan 1. osztályú audió üzemmódban leg-
feljebb 96 kHz-es / 24 bites, míg 2-es osztályban akár 192 kHz-es / 24 bites digitális jeleket tud fogadni és feldolgozni. Az SPDIF/
AES bemeneteknél egyedi technológiát alkalmazunk, amely az aszinkron USB bemenetnél mérhető értékekkel csaknem azono-
san alacsony digitális időalap torzulási értékeket (jittert) produkál. Ez a bemenet legfeljebb 192 kHz-es / 24 bites jeleket tud fo-
gadni.
Elektroncsöves analóg fokozatok
A Pandora is az Aesthetix csúcsminőségű analóg fokozatainak hírnevét öregbíti: Közvetlenül a DAC egység által táplált áram-
generátoros differenciális elektroncsöves (12AX7) erősítővel építettük meg. A differenciális erősítők egyedi jellemzője, hogy
hatékonyan vetik el a „közös módusú” jeleket, ami különösen előnyös tulajdonság a digitális audió termékek világában, ahol a
nagysebességű órák és az egyéb digitális zajforrások hamar leronthatják a kifinomult analóg áramkörök hangzásminőségét. Az
első differenciális erősítőn áthaladva az audió jelet a 6DJ8 elektroncsövekkel megépített második differenciális erősítőt jelentő

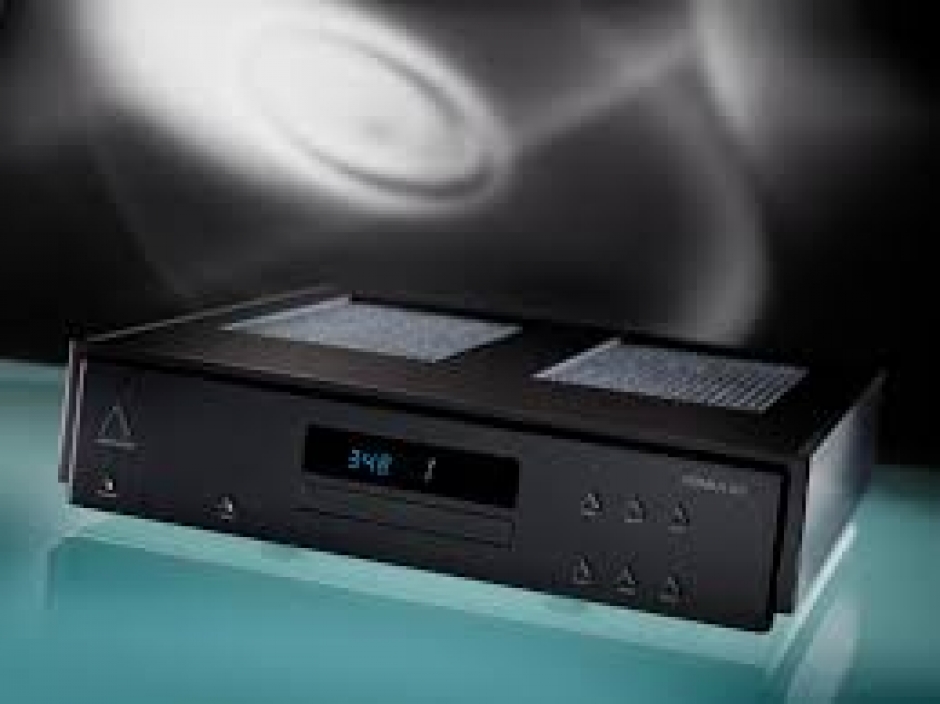

kimenő fokozatra kapcsoljuk. A Pandora és a Romulus készülékekben egyaránt Rel-Cap polipropilén csatoló kondenzátorokat
és Roederstein vékony fémréteg ellenállásokat használunk.
Nagyfelbontású hangerő szabályozó egység
A Pandora és a Romulus készülékek egyaránt az opcionális nagyfelbontású reléalapú hangerő szabályzó egységgel javíthatóak
fel, amelynek révén közvetlenül meg tudják hajtani a teljesítményerősítőket, ami számos rendszernél jelent előnyt. Ez a speciális
hangerő szabályozó kompromisszummentes csúcsteljesítményt nyújtva részben a digitális tartományban (apró, 1 dB-es lépések-
ben ), részben pedig az analóg tartományban (nagyobb, 6 dB-es lépésekben szabályozva) működik
PANDORA
A DAC műszaki adatai röviden – Pandora és Romulus
Kártya alapú DAC három digitális bemeneti fészekkel.
AES/EBU, RCXA koaxiális, Toslink szabványos digitális bemeneti aljzatok az 1-es digitális bemeneti fészekben.
Az AES/EBU és az RCA koaxiális SPDIF bemenetek 192 kHz-es/24 bites jeleket tudnak fogadni.
A digitális részegység az alábbi mintavételi frekvenciákat tudja kezelni: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz,
192 kHz, mindegyik 24 bites felbontással.
USB szabvány a 2-es digitális bemeneti fészekben.
Az USB aljzat 1-es osztályú (96 kHz.-es, 24 bites) és 2-es osztályú (192 kHz-es, 24 bites) digitális audió jeleket tud fogadni.
Opcionális második USB bemenet.
Aszinkron adatátviteli mód az USB bemeneten, a Golden Rankin / Wavelength Technologies licence alapján.
DSP alapú digitális egység Motorola DSP56362 integrált áramkörrel a digitális szűrőkhöz.
A DAC egység lelke a Burr-Brown PCM1792A integrált áramköri lapka.
Az analóg egységet differenciális elrendezésbe kapcsolt négy elektroncsőből építettük (2 x 12AX7, 2 x 6DJ8/6922).
Nulla visszacsatolású analóg áramkörök.
Szimmetrikus (XLR) és aszimmetrikus (RCA) kimenetek.
Opcionális hangerő szabályozó, segítségével a DAC közvetlenül meg tudja hajtani a teljesítményerősítőt. Relé alapú kapcsolt
ellenállástömbös analóg/digitális áramkörök.
Mindegyik funkciója távvezérelhető.
Többszörös rozsdamentes acél Faraday-kalitkaként működő készülékház árnyékolja a kiritkus digitális, analóg és tápegység
részegységeket egymástól.
Három transzformátor, egy a kritikus fontosságú digitális, egy az analóg áramkörökhöz és egy pedig a vezérlési funkciókhoz.
Teljesen alumíniumból készült külső készülékház.
RS232C vezérlés.
12 voltos kapcsoló kimenetek.
A készülék tömege: 35 font.
Fekete és ezüst előlappal kapható.
Méretei: 18” széles x 4 3/8” magas x 18” mély.
További részleteket a www.aesthetix.net címen találhat.
„…élénk dinamika kontrasztok…magával ragadó hangzás…kivételesen jó elemző képesség…a fekete lemezekére emlékeztető hangzás…”
Sam Ho, Hifi Review Hong Kong, 2012. január.

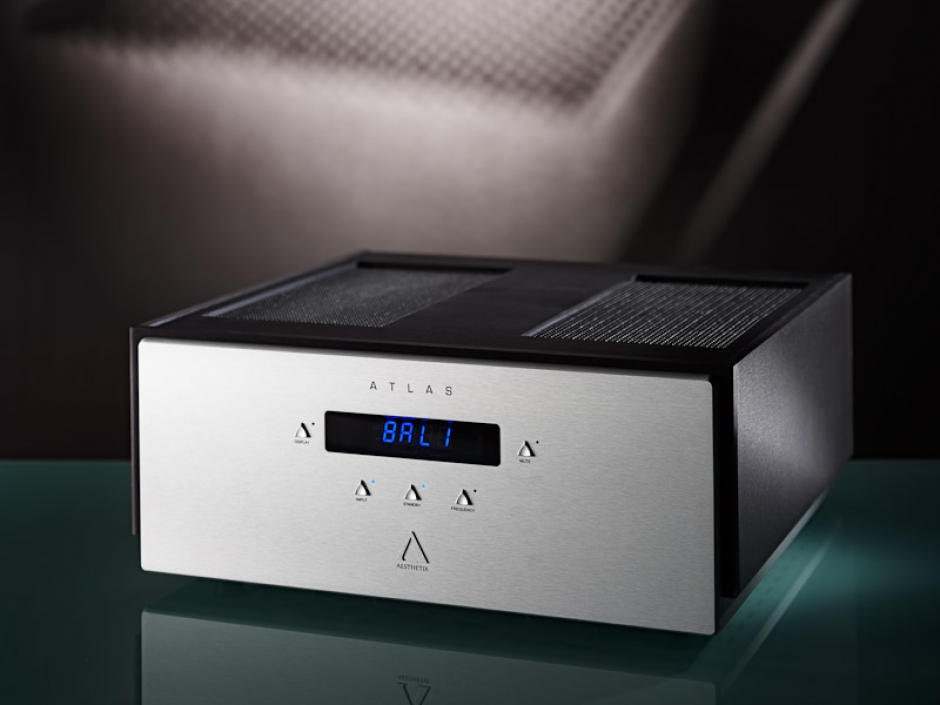

Az ATLAS erősítők elméletileg bármilyen csúcsminőségű hangsugárzót meg tudnak szólaltatni. Az innovatív hibrid felépítésű készülékekben bipoláris kimenő fokozatot, bipoláris meghajtó fokozatokat és elektroncsöves bemeneti erősítő fokozatokat találunk. Ezek az erősítők az egyedüli hibrid és nulla visszacsatolású készülékek a piacon. Felépítésüknek és kivitelüknek köszönhetően megőrzik a zenei harmóniák integritását, a zene levegősségét, terét és koherenciáját. Az Atlas választhatóan teljes sávú vagy felül vágó szűrőkkel szűrt bemenetekkel szállítható. Ez az egyedi, beépített szűrő ideális megoldást jelenthet az aktív mélynyomó részleggel ellátott hangsugárzók esetében, mint amilyen például a Vandersteen család, vagy az aktív mélynyomóval kiegészített audió, illetve házimozi rendszereknél. A Saturn sorozat jellemzője az egyedi, csupa alumíniumból készült készülékház és az igen gondosan kialakított tápegység. Az Atlas 100 hangpontot kapott a (német) Stereo magazin tesztjén, a Stereophile A osztályú ajánlott terméke, de a TAS aranyfül elismerését is megkapta.
A készülék legfőbb jellemzői
- Nulla visszacsatolás, teljesen differenciális, hídba köthető komplementer kivitel a nyílt hangzás érdekében.
- Csöves erősítő fokozat, csatornánként 1 6SN7 csővel, tökéletes harmonikus pontosságot és hiteles színpadképet biztosít. Ez az erősítő fokozat gondoskodik a teljes erősítőben a feszültségszint erősítésről.
- Sztereó erősítő: csatornánként 200 watt teljesítményt ad le 8 ohmon.
- Mono erősítő: Csatornánként 300 watt teljesítmény 8 ohmon, csatornánként 550 watt 4 ohmos terhelésen.
- Az erősítőbe 6 dB/oktáv meredekségű felülvágó szűrőt építettünk, amely 16 fokozatban mintegy 10 Hz-es lépésekben 40 Hz és 200 Hz közötti vágási ponttal használ-ható.
- Aszimmetrikus (RCA) és szimmetrikus (XLR) bemenetek.
- A közvetlen bemenetre kapcsolt jel a lehető legtisztább hangzás érdekében elkerüli a keresztváltókat és kapcsolókat.
- A síntechnológia csökkenti a tápellátás impedanciáját a kimenő egységek között, így gyorsabban tud nagy áramot adni a tápegység.
- A tápegységben két transzformátort és három fojtótekercset használunk. Az erősáramú egység külön transzformátorral és fojtótekercs bemenettel működik. Az elektroncsöves B+ tápegység bemenete fojtótekerccsel csillapított és diszkrét szabályozással van ellátva. Eredményeként példátlanul tiszta hangzást és megfogottságot kapunk.
- Az erősítőn szabadalmaztatott Cardas hangsugárzó csatlakozó aljzatokat használunk.
- A transzformátorok rozsdamentes acél háza megakadályozza, hogy a tápegységben keletkező mágneses mezők károsan befolyásolják az érzékeny audió áramkörök működését, így a zene legapróbb részletei sem vesznek el.
- Az egyedi rendszerekbe való építését segíti elő az RS232 aljzat és a kapcsoló kimenet.
- Fekete vagy ezüst előlappal kapható.
- A készülék méretei 18” széles x 8” magas x 19” mély
- Szállítási tömege: 70 font
- További információt a www.aesthetix.net oldalon talál
Az ATLAS STEREO három változatban kapható: normál, Signature és Eclipse kivitelben. A Signature változatban is ugyanazokat az áramköröket használjuk, mint a normál változatban, de azokat a lehető legjobb alkatrészekből építjük meg. A normál változatban is igen jó minőségű alkatrészeket, többek között Rel kondenzátorokat használunk az egyes fokozatok közötti elcsatoláshoz. Ugyanakkor a Signature változatba Peter Moncrief legalább 10-szer ennyibe kerülő Stealth kondenzátorait építjük. Ezek részletgazdagabb és több információt feltáró hangzást biztosítanak, miközben megtartják a készülékeink sok elismerést szerzett hangzásegyensúlyát. Megkettőztük az erősáramú kimeneti fokozat tápegység kapacitív értékét, ezzel mélyebbre megy a rendszer és testesebbé válnak a mélyhangok. A hangsugárzó csatlakozó aljzatok kábelezéséhez egyedi kivitelű, 14 AWG keresztmetszetű audiofil kábelt használunk, amely tovább javítja a készülék felbontását. Másik kritikus fontosságú finomítás a készülékben lévő összes emitter ellenállás lecserélése alacsony induktanciával jellemezhető fémfólia ellenállásra.
Az ATLAS MONO csak a Signature változatban kapható, a fentebb leírt jellemzőkkel. A mono változatokban a teljes tápegység egyetlen csatornát szolgál csak ki, ezzel még tovább javítva a készülék térleképezését, testét és dimenzionalitását.

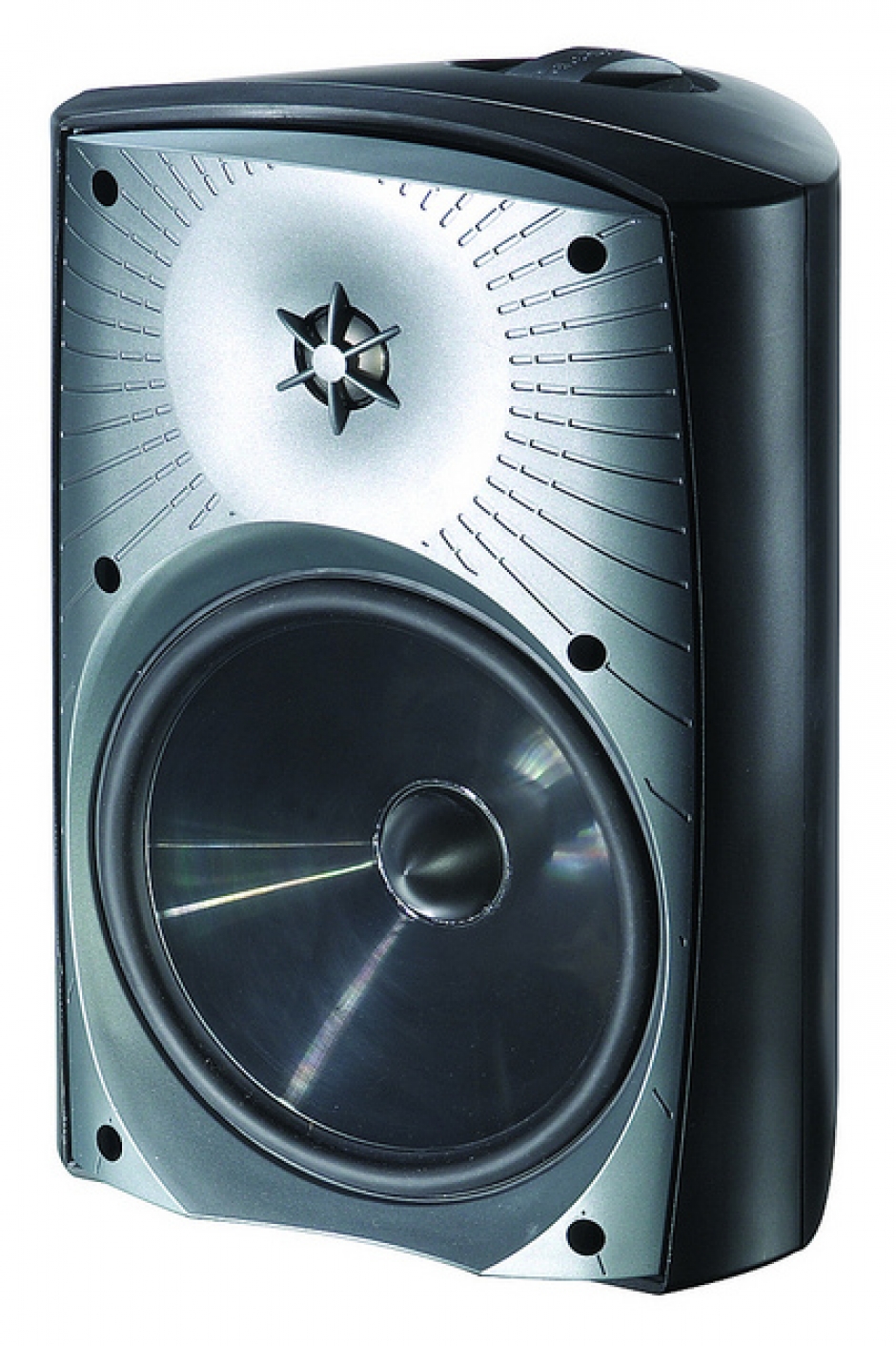

A Paradigm Stylus kültéri hangsugárzói
Tiszteletre méltó szerkezetek
Gondoljon a Paradigm márkára, ha a kertjében is csúcsminőségű hangzásra vágyik! A modern kivitelű Stylus kültéri hangsugárzóink segítségével könnyen, egyszerűen, stílusosan és meglepően kedvező áron viheti ki a csúcsminőségű Paradigm hangzást a szabad térbe, a kertjébe, a medencéje mellé. Ezek a dobozok vízállóak, bárhol felállíthatja és ott is hagyhatja őket a kültéren!
Szólistáink: A Stylus 370-SM és a Stylus 470-SM
• Kettő, egymáshoz képest 30°-os szögben elfordított PTD™ tiszta titán membrános dómsugárzó
• Kettős lengőcsévés ICP™ fröccsöntött kopolimer membrános középmély hangszóró
A Stylus csúcsminőségű “SM” (sztereó/mono) hangsugárzók egyetlen dobozból tiszta, felharmonikusokban gazdag, magas hangzáshűségű kétcsatornás megszólalást biztosítanak. Az egyedi Dual-Directional Soundfield™ kétirányú hangzásterű kivitelüknek köszönhetően a kültéri alkalmazásoknál ahol sem falak, sem mennyezetek nem verik vissza a hangot, kiváltképp előnyös módon, a szokásosnál szélesebb sugárzási kévében sugározzák a sztereó hangzást. Ideálisan használhatóak az olyan szűkebb terekben, ahol nincs hely, vagy lehetőség egy sztereó hangsugárzó pár elhelyezésére, vagy ahol bármi oknál fogva egy hangsugárzós elrendezés az előnyös.
Nagyobb területeken, több “SM” hangsugárzó elhelyezésével egyenlíthetőek ki a mozgó emberek által a sztereó hangzásban előidézett egyenetlenségek, vagy ahol valamelyik hangsugárzóhoz túl közel ülő emberek miatt nem érvényesül a sztereó hangzás. A hangsugárzókat forgalmazó szakkereskedésben kaphat további gyakorlati tanácsokat a Stylus „SM” hangsugárzók ideális elhelyezéséhez.
A Stylus kültéri hangsugárzók közös szerkezeti elemei
Csúcsminőségű PTD™ tiszta titán dómsugárzók egyedileg kialakított WaveGuide™ hullámterelő előlapokkal: Élvezetes, tiszta, széles frekvenciaspektrumban megszólaló hangzást biztosítanak. Ferrofolyadék hűtés és csillapítás garantálja a nagy terhelhetőségüket.
Kiváló hangzásminőségű ICP™ fröccsöntött kopolimer membránnal szerelt középmély hangszórók A túlméretezett ferritmágnes és a gondosan megtervezett és kivitelezett motorszerkezet igen részletgazdag, életszerűen megszólaló középfrekvenciás tartományt eredményez.
Tökéletesen kidolgozott PolyGlass™ ásványi anyagokkal merevített dobozok. Tökéletesen zárt (reflexnyílás nélküli) és hatásosan csillapított, kültéri alkalmazásra tervezett doboz … még szélsőséges időjárási körülmények között is használható marad!
Időjárásálló, a víznek, UV-sugaraknak jól ellenálló alumínium hangszórórácsok, rozsdamentes acél / sárgaréz szerkezeti elemek, aranyozott hangsugárzó csatlakozó aljzatok és rozsdamentes acél / polimer szerelőkeretek.
A Stylus 470 kültéri hangsugárzó műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, akusztikus felfüggesztésű időjárás,- víz-, és UV-sugárzás álló PolyGlass™ zárt dobozba szerelt kültéri hangsugárzó. |
|
|
Keresztváltója |
Harmadrendű elektroakusztikus váltó 2,3 kHz-en. |
|
|
Frekvencia átvitele a tengely-ben |
±2 dB 75 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengely-től 30°-ban |
±2 dB 75 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) PTD™ titánmembrános dómsugárzó. |
|
|
Mélyhangszórója |
190 mm-es (7-1/2”-es), ICP™ membrános hangszóró öntött hangszórókosárban. |
|
|
Alsó határfrekvencia |
50 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
93 dB (a talajszinten mérve) |
|
|
Impedanciája |
8 ohmos erősítőkkel kompatibilis |
|
|
Javasolt erősítő teljesítmény |
15 - 110 watt |
|
|
Legnagyobb terhelhetőség |
80 watt |
|
|
Kiviteli változatok |
Fekete, fehér |
|
|
Tömege |
4,8 kg |
|
|
Méretei |
32,0 cm magas × 22,6 cm széles x 22,1 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Stylus 370 kültéri hangsugárzó műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, akusztikus felfüggesztésű időjárás,- víz-, és UV-sugárzás álló PolyGlass™ zárt dobozba szerelt kültéri hangsugárzó. |
|
|
Keresztváltója |
Harmadrendű elektroakusztikus váltó 2,3 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 80 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 80 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) PTD™ titánmembrános dómsugárzó. |
|
|
Mélyhangszórója |
165 mm-es (6-1/2”-es), ICP™ membrános hangszóró öntött hangszórókosárban. |
|
|
Alsó határfrekvencia |
55 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
91 dB (a talajszinten mérve) |
|
|
Impedanciája |
8 ohmos erősítőkkel kompatibilis |
|
|
Javasolt erősítő teljesítmény |
15 - 100 watt |
|
|
Legnagyobb terhelhetőség |
70 watt |
|
|
Kiviteli változatok |
Fekete, fehér |
|
|
Tömege |
4,0 kg |
|
|
Méretei |
27,3 cm magas × 19,3 cm széles x 18,8 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Stylus 470 SM kültéri hangsugárzó műszaki adatai
|
Kivitele |
1 L/R bemenettel ellátott dobozba építve 3 hangszórós, 2 x 2 utas, iker magassugárzós, iker lengőcsévés időjárás,- víz-, és UV-sugárzás álló PolyGlass™ zárt dobozba szerelt kültéri hangsugárzó. |
|
|
Keresztváltója |
Kettő harmadrendű elektroakusztikus váltó 2,3 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 75 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 75 Hz - 15 kHz között |
|
|
Magassugárzója |
Kettő 25 mm-es (1”-es) PTD™ titánmembrános dómsugárzó. |
|
|
Mélyhangszórója |
Iker lengőcsévés 190 mm-es (7-1/2”-es), ICP™ membrános hangszóró öntött hangszórókosárban. |
|
|
Alsó határfrekvencia |
50 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
93 dB (a talajszinten mérve) |
|
|
Impedanciája |
Mono üzemmódban 4, sztereó üzemmódban 8 ohmos erősítőkkel kompatibilis |
|
|
Javasolt erősítő teljesítmény |
15 - 110 watt (mono), 15 – 55 watt/csatorna (sztereó) |
|
|
Legnagyobb terhelhetőség |
80 watt (mono), 40 watt/csatorna (sztereó) |
|
|
Kiviteli változatok |
Fekete, fehér |
|
|
Tömege |
4,8 kg |
|
|
Méretei |
32,0 cm magas × 22,6 cm széles x 22,1 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Stylus 370 SM kültéri hangsugárzó műszaki adatai
|
Kivitele |
1 L/R bemenettel ellátott dobozba építve 3 hangszórós, 2 x 2 utas, iker magassugárzós, iker lengőcsévés időjárás,- víz-, és UV-sugárzás álló PolyGlass™ zárt dobozba szerelt kültéri hangsugárzó. |
|
|
Keresztváltója |
Kettő harmadrendű elektroakusztikus váltó 2,3 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 80 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 80 Hz - 15 kHz között |
|
|
Magassugárzója |
Kettő 25 mm-es (1”-es) PTD™ titánmembrános dómsugárzó. |
|
|
Mélyhangszórója |
Iker lengőcsévés 165 mm-es (6-1/2”-es), ICP™ membrános hangszóró öntött hangszórókosárban. |
|
|
Alsó határfrekvencia |
55 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
91 dB (a talajszinten mérve) |
|
|
Impedanciája |
Mono üzemmódban 4, sztereó üzemmódban 8 ohmos erősítőkkel kompatibilis |
|
|
Javasolt erősítő teljesítmény |
15 - 100 watt (mono), 15 – 50 watt/csatorna (sztereó) |
|
|
Legnagyobb terhelhetőség |
70 watt (mono), 35 watt/csatorna (sztereó) |
|
|
Kiviteli változatok |
Fekete, fehér |
|
|
Tömege |
3,8 kg |
|
|
Méretei |
27,3 cm magas × 19,3 cm széles x 18,8 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Stylus 270 kültéri hangsugárzó műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, akusztikus felfüggesztésű időjárás,- víz-, és UV-sugárzás álló PolyGlass™ zárt dobozba szerelt kültéri hangsugárzó. |
|
|
Keresztváltója |
Harmadrendű elektroakusztikus váltó 2,3 kHz-en. |
|
|
Frekvencia átvitele a tengely-ben |
±2 dB 85 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengely-től 30°-ban |
±2 dB 85 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) PTD™ titánmembrános dómsugárzó. |
|
|
Mélyhangszórója |
140 mm-es (5-1/2”-es), ICP™ membrános hangszóró öntött hangszórókosárban. |
|
|
Alsó határfrekvencia |
60 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
90 dB (a talajszinten mérve) |
|
|
Impedanciája |
8 ohmos erősítőkkel kompatibilis |
|
|
Javasolt erősítő teljesítmény |
15 - 90 watt |
|
|
Legnagyobb terhelhetőség |
60 watt |
|
|
Kiviteli változatok |
Fekete, fehér |
|
|
Tömege |
3,1 kg |
|
|
Méretei |
24,0 cm magas × 17,6 cm széles x 17,6 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Stylus 170 kültéri hangsugárzó műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, akusztikus felfüggesztésű időjárás,- víz-, és UV-sugárzás álló PolyGlass™ zárt dobozba szerelt kültéri hangsugárzó. |
|
|
Keresztváltója |
Harmadrendű elektroakusztikus váltó 2,3 kHz-en. |
|
|
Frekvencia átvitele a tengely-ben |
±2 dB 90 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengely-től 30°-ban |
±2 dB 90 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) PTD™ titánmembrános dómsugárzó. |
|
|
Mélyhangszórója |
115 mm-es (4-1/2”-es), ICP™ membrános hangszóró öntött hangszórókosárban. |
|
|
Alsó határfrekvencia |
65 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
88 dB (a talajszinten mérve) |
|
|
Impedanciája |
8 ohmos erősítőkkel kompatibilis |
|
|
Javasolt erősítő teljesítmény |
15 - 80 watt |
|
|
Legnagyobb terhelhetőség |
50 watt |
|
|
Kiviteli változatok |
Fekete, fehér |
|
|
Tömege |
1,6 kg |
|
|
Méretei |
19,4 cm magas × 14,2 cm széles x 14,0 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Paradigm Classic hangsugárzó sorozat és tartozékai
Az X-300 erősítő
Nagy teljesítményű erősítő
900 watt dinamikus csúcsteljesítmény / 300 watt RMS névleges szinuszos teljesítmény. Powers one Legfeljebb négy Paradigm mélynyomó meghajtására alkalmas.
Kezelőszervei:
o Automatikus bekapcsolás/készenléti üzemmódra váltás
o Megszólalási szint szabályozás
o Mélynyomó keresztváltási frekvencia (folyamatosan állítható 35 Hz – 150 Hz között), ki is iktatható
o Térhangsugárzó/mélynyomó fázisillesztés (folyamatosan állítható 0° és 180° között).
Bemenetei:
o Vonalszintű RCA bemenetek
o Jobb csatorna (mono) mélynyomó bemenet
o USB aljzat/PBK csatoló
Az X-300 erősítő műszaki adatai
|
Felépítése |
Ultra-Class-D™ teljesítményerősítő, egyedi fejlesztésű EQ ekvalizáló program, segítségével az adott feladatra konfigurálható az erősítő, USB kapu a PBK ekvalizáláshoz. opcionális PBK digitális teremakusztikai korrekciós rendszer. |
|
Erősítő |
900 watt dinamikus csúcsteljesítmény / 300 watt RMS |
|
Az erősítő szolgáltatásai |
Automatikus bekapcsolás, lágy lekapcsolás a túl magas nem lineáris torzítás előtt, rövidzár elleni védelem, hőmérséklet figyeléses túlterhelés elleni védelem. |
|
Alul vágó szűrő frekvencia |
35 Hz - 150 Hz között változtatható; ki is iktatható |
|
Mélyhangszóró / szatellita sugárzó fázisillesztés |
Változtatható, 0° - 180° |
|
Kivitele |
Fekete |
|
Bemenetei |
1 pár RCA aljzat (L/R) a rádióerősítő, jelfeldolgozó egység, vagy más vonalszintű forráskészülék Sub-Out / Line Out, LFE jeleinek fogadására. |
|
Tömege |
6,1 kg |
|
Méretei a 19”-es műszerszekrénybe való szereléshez szükséges fülekkel |
8,9 cm magas × 43,2 cm széles × 37,5 cm mély |
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
A Paradigm PCS falba építhető hangsugárzók
A PCS-82SQ hangsugárzó
Legfőbb jellemzői
Dupla mély. Fele akkora helyigény
Amíg forgalomba nem hoztuk a PCS sorozatú termékeinket, igencsak nehéz feladat volt csúcsminőségű falba/mennyezetbe építhető mélynyomót találni. A legtöbb elérhető termék vagy nem ment elég mélyre, vagy nem szólt olyan meggyőzően, mint ahogyan azt a Paradigm hangsugárzóknál megszoktuk. A piacon beszerezhető falba szerelhető mélynyomók nagy része valójában csak a falat, vagy a mennyezetet rezegteti meg – amire pedig az égvilágon semmi szükség sincs egy jó beépíthető mélynyomó esetében. A PCS mélynyomók kellettek ahhoz, hogy megfelelő minőségű és mennyiségű mélyeket kaphassunk a falba, vagy mennyezetbe épített mélynyomóktól. Ráadásul a falba építhető PCS-82SQ mélynyomónk még ennél is többet kínál!
Általában azt javasoljuk, hogy egy jó rendszerben legalább két mélynyomónak kell szólnia, de minél több van belőlük, annál jobb. A honlapunk PCS mélynyomók oldalán részletesen is kifejtjük, hogy miért. A PCS-82SQ viszont egy másmilyen állatfajta. Egy mélynyomó dobozba két csúcskategóriás 8˝-es hangszórót építettünk, amelyek rögtön két PCS mélynyomó feladatát tudják ellátni. Ideális megoldás lehet azok számára, akiknél nincs elég hely – dupla mélyet kapnak fele akkora helyigényű dobozból!
Egy, vagy két PCS-82SQ mélynyomó megszólaltatásához egy (külön megvásárolandó) Paradigm X-300 erősítőre lesz még szüksége.
A kivágást teljesen kitöltő hangsugárzó váz. A szokásos szerelőfülekkel, szerelőkeret takarólemezekkel szemben a beépíthető mélynyomóink vázszerkezete tökéletesen kitölti a megadott méreteknek megfelelően kivágott üreg átmérőjét, magasságát, szélességét, így stabilan és a hangzás szempontjából optimális pozícióban és merevséggel épül be a szerelőnyílásba, vagy kivágásba.
Továbbfejlesztett kettős, hosszúlöketű CFP™ szénszál erősítésű polipropilén membrán A szénszál erősítés biztosítja a membrán megkívánt merevségét. A membrán anyagára öntött ‘M-roll’ kivitelű hőre lágyuló anyagból készült membránszél igen tartós, emellett az átlagosnál nagyobb membránkitérést teszt lehetővé.
Erős ferritmágnes és korszerű motorszerkezet. 1-1/2˝-es (38 mm-es) négyrétegű, magas hőmérsékletnek is ellenálló rézből tekercselt lengőcséve a poliamid csévetest körül. A szerkezet FEA végeselemzéses módszerrel született.
Igen nagy merevségű, GRIP™, vagyis üvegszál erősítésű öntött polimer doboz és szerelőkeret. Drámai mértékben csökkenti a a falből érkező, hang elszíneződését okozó nemkívánatos rezgéseket.
A PCS-82SQ műszaki adatai
|
Kivitele |
Kettős, nagy membránkilengésű, GRIP™ hangszórókosárba szerelt hangszóróval készült falba építhető mélynyomó, szerelőkampókkal. |
|
|
Mélyhangszórója |
Kettő 200 mm-es (8”-es) mélyhangszóró, CFP™, szénszál erősítésű polipropilén membránnal, 38 mm-es (1-1/2”-es), hőálló rézből tekercselt négyrétegű lengőcsévével, poliamid csévetesttel, kerámia/ferrit mágnesszerkezettel. |
|
|
Alsó határfrekvencia |
19 Hz (DIN) |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal |
|
|
Tömege |
4 kg |
|
|
Méretei |
23,5 cm magas × 42,5 cm széles |
|
|
Kivágási méretei |
20,6 cm magas x 39,6 cm széles |
|
|
Legkisebb beépítési mélység |
10,0 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
Igényelt legkisebb belső térfogat |
28 liter |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A PCS-80R beépíthető mélynyomó
Legfőbb jellemzői
Párosával szép az élet, de három, vagy akár négy is alkothatja a csapatot!
Egy rendszeren belül legalább kettő PCS mélynyomót kell használni, de minél többet épít be, annál jobb! Két mélynyomó használatával csak véletlenszerűen keletkeznek állóhullámok, így egyenletesebb lesz a mélyhangok terjedése. Kettő, vagy több mélynyomó esetében csökken a mélyhangok torzulása is (bár a Paradigm mélynyomók szinte nem is torzítanak!), de igen magas kimenő szinten hallgatva is meglepi majd, hogy mennyire tiszták és jól megfogottak maradnak a mélyek. Egyetlen Paradigm X-300 erősítő kettő, három, vagy négy PCS mélynyomó meghajtására alkalmas!
A mennyezetbe építve: PCS-80R és a Guided Soundfield™ irányított hangzásterű hangszórók
Nem szeretne látni falra szerelt, vagy a teremben álló hangsugárzókat? Építsen a mennyezetbe 2-4 PCS-80R mélynyomót—a mennyezetbe építhető Paradigm Guided Soundfield™ irányított hangzásterű rendszer ideális kiegészítéseként! A PCS-80R pont akkora, mint a többi Guided Soundfield™ modell. Hangzásteljesítménye gyakorlatilag megegyezik a nagy teljesítményéről ismert többi Paradigm mélynyomóéval, csak teljesen rejtve marad. Mivel pedig a mélyhangok nem irányított terjedésűek, minél alacsonyabb frekvenciás a hang, annál kevésbé tudjuk megállapítani, hogy valójában honnan ered, így mindegy, hogy a falban, a fal mellett, vagy akár a mennyezetben van a mélynyomó elrejtve, nem fogja zavarni a sztereó frontsugárzók hangzásterét, illetve a sokcsatornás térhangzású rendszere színpadképét. Ráadásul az opcionális Paradigm Perfect Bass Kit hangsugárzó beállító és teremakusztika korrigáló rendszerével tökéletesen az adott terem akusztikai tulajdonságaihoz szabhatja a hangsugárzó rendszerét.
A kivágást teljesen kitöltő hangsugárzó váz. A szokásos szerelőfülekkel, szerelőkeret takarólemezekkel szemben a beépíthető mélynyomóink vázszerkezete tökéletesen kitölti a megadott méreteknek megfelelően kivágott üreg átmérőjét, magasságát, szélességét, így stabilan és a hangzás szempontjából optimális pozícióban és merevséggel épül be a szerelőnyílásba, vagy kivágásba.
Továbbfejlesztett kettős, hosszúlöketű CFP™ szénszál erősítésű polipropilén membrán A szénszál erősítés biztosítja a membrán megkívánt merevségét. A membrán anyagára öntött ‘M-roll’ kivitelű hőre lágyuló anyagból készült membránszél igen tartós, emellett az átlagosnál nagyobb membránkitérést teszt lehetővé.
Erős ferritmágnes és korszerű motorszerkezet. 1-1/2˝-es (38 mm-es) négyrétegű, magas hőmérsékletnek is ellenálló rézből tekercselt lengőcséve a poliamid csévetest körül. A FEA végeselemzéses módszerrel született mágnes / motor szerkezet igen erős mágneses teret gerjeszt a légrésben.
Igen nagy merevségű GRIP™, vagyis üvegszál erősítésű öntött polimer doboz és szerelőkeret (PCS-80R). Drámai mértékben csökkenti a a falből érkező, hang elszíneződését okozó nemkívánatos rezgéseket.
A PCS-80R műszaki adatai
|
Kivitele |
Egy hangszórós, hosszú membránkilengésű mélyhangszóró mennyezetbe építhető GRIP™ dobozban, szerelőkerettel együtt. |
|
|
Mélyhangszórója |
210 mm-es (8”-es) mélyhangszóró, CFP™, szénszál erősítésű polipropilén membránnal, 38 mm-es (1-1/2”-es), hőálló rézből tekercselt négyrétegű lengőcsévével, poliamid csévetesttel, kerámia/ferrit mágnesszerkezettel. |
|
|
Alsó határfrekvencia |
19 Hz (DIN) |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal |
|
|
Tömege |
2,6 kg |
|
|
Méretei |
29,6 cm átmérőjű |
|
|
Kivágási méretei |
27 cm átmérőjű nyílás |
|
|
Legkisebb beépítési mélység |
14,8 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyagtól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
|
Legkisebb szükséges hangzástér kamra térfogat |
22 liter |
|
|
A szereléshez szükséges, külön megvásárolandó hátsó doboz |
bx-10r |
|
A Paradigm Classic Collection falba és mennyezetbe építhető hangsugárzói
A CI Pro P80-IW falba építhető hangsugárzó
Legfőbb jellemzői
Falba építhető két utas hangsugárzó.
1" X-PAL™ magassugárzó az exkluziv Perforated Phase-Aligning (PPA™, perforált, fázisillesztett) magassugárzó lencsével és a Reduced Edge Diffraction (RED™, csökkentett mértékű peremterületi hangszórás) technológiával.
8", kőzetanyaggal nehezített polipropilén membrános középmély/mélyhangszóró a membránfelületre öntött ART™ bordázott membránszéllel, öntött alumínium kosárban.
Keret nélküli mikroperforált hangszórórács.
A CI Pro P80-IW műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, falba építhető kivitelű hangsugárzó SHOCK-MOUNT™ rezgésgátló kivitelben, öntött alumínium vázba szerelve. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 55 Hz - 22 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 55 Hz - 22 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) X-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó csökkentett peremterületi hangszórás (RED™) technológiával, perforált fázisillesztett (PPA™) magassugárzó lencsével. |
|
|
Mélyhangszórója |
203 mm-es (8”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró a membránfelületre öntött aktív membránszél technológiával készült (ART™) membránszéllel, öntött alumínium kosárban. |
|
|
Alsó határfrekvencia |
30 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
91,5 dB / 87.5 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 150 watt |
|
|
Legnagyobb terhelhetőség |
100 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
3,9 kg |
|
|
Méretei |
32,1 cm magas × 23,4 cm |
|
|
Kivágási méretei |
29,3 cm magas x 20,5 cm széles |
|
|
Legkisebb beépítési mélység |
8,6 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Pro P65-IW falba építhető hangsugárzó
Legfőbb jellemzői
- Falba építhető két utas hangsugárzó.
- 1" X-PAL™ magassugárzó az exkluziv Perforated Phase-Aligning (PPA™, perforált, fázisillesztett) magassugárzó lencsével és a Reduced Edge Diffraction (RED™, csökkentett mértékű peremterületi hangszórás) technológiával.
- 6,5"-es, kőzetanyaggal nehezített polipropilén membrános középmély/mélyhangszóró a membránfelületre öntött ART™ bordázott membránszéllel, öntött alumínium kosárban.
- Keret nélküli mikroperforált hangszórórács.
A CI Pro P65-IW műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, falba építhető kivitelű hangsugárzó SHOCK-MOUNT™ rezgésgátló kivitelben, öntött alumínium vázba szerelve. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 70 Hz - 18 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 70 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) X-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó csökkentett peremterületi hangszórás (RED™) technológiával, perforált fázisillesztett (PPA™) magassugárzó lencsével. |
|
|
Mélyhangszórója |
165 mm-es (6-1/2”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró a membránfelületre öntött aktív membránszél technológiával készült (ART™) membránszéllel, öntött alumínium kosárban. |
|
|
Alsó határfrekvencia |
35 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
91,5 dB / 87,5 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 150 watt |
|
|
Legnagyobb terhelhetőség |
90 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
3,7 kg |
|
|
Méretei |
28,7 cm magas × 20,7 cm széles |
|
|
Kivágási méretei |
25,8 cm magas x 17,8 cm széles |
|
|
Legkisebb beépítési mélység |
8,6 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Pro P80-A mennyezetbe építhető hangsugárzó
Legfőbb jellemzői
- Mennyezetbe építhető kerek (de opcionálisan szögletes előlappal is rendelhető), 30 °-os szögben irányított sugárzási kévéjű (Guided Soundfield™) két utas hangsugárzó.
- 1" X-PAL™ magassugárzó az exkluziv Perforated Phase-Aligning (PPA™, perforált, fázisillesztett) magassugárzó lencsével és a Reduced Edge Diffraction (RED™, csökkentett mértékű peremterületi hangszórás) technológiával.
- 8"-es, kőzetanyaggal nehezített polipropilén membrános középmély/mélyhangszóró a membránfelületre öntött ART™ bordázott membránszéllel, öntött alumínium kosárban.
- Keret nélküli mikroperforált hangszórórács.
A CI Pro P80-A műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, mennyezetbe építhető kivitelű hangsugárzó 30°-os szögben irányított sugárzási kévéjű (Guided Soundfield™) hangsugárzó SHOCK-MOUNT™ rezgésgátló kivitelben, nylonnal bevont merev előlappal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,0 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 58 Hz - 22 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 58 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) X-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó csökkentett peremterületi hangszórás (RED™) technológiával, perforált fázisillesztett (PPA™) magassugárzó lencsével. |
|
|
Mélyhangszórója |
203 mm-es (8”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró a membránfelületre öntött aktív membránszél technológiával készült (ART™) membránszéllel, öntött alumínium kosárban. |
|
|
Alsó határfrekvencia |
39 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
93,0 dB / 89,0 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 110 watt |
|
|
Legnagyobb terhelhetőség |
80 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
4,1 kg |
|
|
Méretei |
32,0 cm átmérőjű |
|
|
Kivágási méretei |
29,1 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
14,3 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyagtól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Pro P80-SM mennyezetbe építhető hangsugárzó
Legfőbb jellemzői
- Mennyezetbe építhető kerek (de opcionálisan szögletes előlappal is rendelhető), kettős dipól sugárzási kévéjű (Dual-Directional Soundfield™) két utas hangsugárzó.
- Kettő 1"-es X-PAL™ magassugárzó az exkluzív Perforated Phase-Aligning (PPA™, perforált, fázisillesztett) magassugárzó lencsével és a Reduced Edge Diffraction (RED™, csökkentett mértékű peremterületi hangszórás) technológiával.
- 8"-es, kőzetanyaggal nehezített polipropilén membrános középmély/mélyhangszóró a membránfelületre öntött ART™ bordázott membránszéllel, öntött alumínium kosárban.
- Keret nélküli mikroperforált hangszórórács.
A CI Pro P80-SM műszaki adatai
|
Kivitele |
3 hangszórós, 2 utas, mennyezetbe építhető kivitelű kapcsolhatóan sztereó/mono hangsugárzó SHOCK-MOUNT™ rezgésgátló kivitelben, nylonnal bevont merev előlappal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,0 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±3 dB 64 Hz - 22 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban mérve |
±3 dB 64 Hz - 18 kHz között |
|
|
Magassugárzója |
Kettő 25 mm-es (1”-es) X-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó csökkentett peremterületi hangszórás (RED™) technológiával, perforált fázisillesztett (PPA™) magassugárzó lencsével. |
|
|
Mélyhangszórója |
203 mm-es (8”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró a membránfelületre öntött aktív membránszél technológiával készült (ART™) membránszéllel, öntött alumínium kosárban. |
|
|
Alsó határfrekvencia |
40 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
92,5 dB / 88,5 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 110 watt mono/15 – 55 watt/csatorna sztereó bemenet esetén |
|
|
Legnagyobb terhelhetőség |
100 watt/mono, 50 watt/sztereó üzemmód esetén |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
3,2 kg |
|
|
Méretei |
26,1 cm átmérőjű |
|
|
Kivágási méretei |
23,4 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
9,8 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyagtól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Pro P80-R mennyezetbe építhető hangsugárzó
Legfőbb jellemzői
- Mennyezetbe építhető kerek (de opcionálisan szögletes előlappal is rendelhető) hangsugárzó.
- 1"-es X-PAL™ magassugárzó az exkluzív Perforated Phase-Aligning (PPA™, perforált, fázisillesztett) magassugárzó lencsével és a Reduced Edge Diffraction (RED™, csökkentett mértékű peremterületi hangszórás) technológiával.
- 8"-es, kőzetanyaggal nehezített polipropilén membrános középmély/mélyhangszóró a membránfelületre öntött ART™ bordázott membránszéllel, öntött alumínium kosárban.
- Keret nélküli mikroperforált hangszórórács.
A CI Pro P80-R műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, mennyezetbe építhető kivitelű hangsugárzó SHOCK-MOUNT™ rezgésgátló kivitelben, nylonnal bevont merev előlappal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±3 dB 64 Hz - 22 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban mérve |
±3 dB 64 Hz - 18 kHz között |
|
|
Magassugárzója |
Egy 25 mm-es (1”-es) X-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó csökkentett peremterületi hangszórás (RED™) technológiával, perforált fázisillesztett (PPA™) magassugárzó lencsével. |
|
|
Mélyhangszórója |
203 mm-es (8”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró a membránfelületre öntött aktív membránszél technológiával készült (ART™) membránszéllel, öntött alumínium kosárban. |
|
|
Alsó határfrekvencia |
39 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
92,0 dB / 88,0 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 110 watt |
|
|
Legnagyobb terhelhetőség |
80 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
2,9 kg |
|
|
Méretei |
26,1 cm átmérőjű |
|
|
Kivágási méretei |
23,4 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
9,8 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyagtól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Pro P65-R mennyezetbe építhető hangsugárzó
Legfőbb jellemzői
- Mennyezetbe építhető kerek (de opcionálisan szögletes előlappal is rendelhető) hangsugárzó.
- 1"-es X-PAL™ magassugárzó az exkluzív Perforated Phase-Aligning (PPA™, perforált, fázisillesztett) magassugárzó lencsével és a Reduced Edge Diffraction (RED™, csökkentett mértékű peremterületi hangszórás) technológiával.
- 6,5"-es, kőzetanyaggal nehezített polipropilén membrános középmély/mélyhangszóró a membránfelületre öntött ART™ bordázott membránszéllel, öntött alumínium kosárban.
- Keret nélküli mikroperforált hangszórórács.
A CI Pro P65-R műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, mennyezetbe építhető kivitelű hangsugárzó SHOCK-MOUNT™ rezgésgátló kivitelben, nylonnal bevont merev előlappal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±3 dB 75 Hz - 22 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban mérve |
±3 dB 75 Hz - 18 kHz között |
|
|
Magassugárzója |
Egy 25 mm-es (1”-es) X-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó csökkentett peremterületi hangszórás (RED™) technológiával, perforált fázisillesztett (PPA™) magassugárzó lencsével. |
|
|
Mélyhangszórója |
165 mm-es (6,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró a membránfelületre öntött aktív membránszél technológiával készült (ART™) membránszéllel, öntött alumínium kosárban. |
|
|
Alsó határfrekvencia |
41 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
91,5 dB / 87,5 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 100 watt |
|
|
Legnagyobb terhelhetőség |
80 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
2,6 kg |
|
|
Méretei |
22,6 cm átmérőjű |
|
|
Kivágási méretei |
19,7 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
9,2cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyagtól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Paradigm Cinema sorozat házimozi hangsugárzói
Az igényei szerint kialakítható házimozi rendszer: Kedvező árfekvésű, kevés helyet igényel!
Amikor a méret és a hangzásminőség egyaránt számít
Tele van a piac apró szatellita hangsugárzókkal és bolhányi mélynyomókkal, amelyek tényleg akárhová elrejthetőek, de igen csúfos az eredmény, ha audiofil megszólalásra szeretnék ezeket a törpéket rábeszélni. Üdítő kivétel a Paradigm Cinema házimozi hangsugárzó családja. A sokszorosan díjnyertes Cinema hangsugárzó családunk már évek óta a zenei megszólalást és a dinamikus házimozi élményt ötvözni kívánó mozirajongók első számú választása. Ezek a hangsugárzók életre keltik a filmeket és koncertélményt jelent rajtuk a zenehallgatás. Olyasmit is hallani, hogy ezekkel az új Cinema hangsugárzókkal a hang még a nagy filmszínházakban megszokottnál is jobban szól az otthoni moziban.
A Paradigm Cinema házimozi hangsugárzó család hangsugárzóinak közös jellemzői
Elsőrangú S-PAL™ szatén anodizált tiszta alumínium dómsugárzók nagy teljesítményű neodímium mágnessel szerelve, ferrofolyadék hűtéssel és csillapítással a minél nagyobb teljesítmény érdekében. Magasai tiszták és transzparensek, levegősek és kivételesen jó a térleképezésük.
Huzalrács magassugárzó védő és hullámterelő (Wave Guide™) előtét: Ez a technológia egyenletes frekvenciamenet, nagy, széles tér felrajzolása mellett audiofil hangzásminőséget garantál.
Referencia minőségű keresztváltó egy megfizethető árú, de audiofil hangzásminőséget adó hangsugárzóban: A hangszórók illesztése átmenet nélküli, a teljes hallható frekvenciasávban egyenletes, szaggatásmentes hangzást élvezhet velük.
Könnyen használható hangszórókábel fogadó aljzatok Easy-Glide™ csatornajelöléssel.
Csúcsminőségű 8˝-es hosszú löketű mélyhangszóró tartós, hosszú élettartamú polimer kompozit membránnal, amely a kifinomult felfüggesztési rendszerrel és a motor-/mágnesszerkezettel együtt a szokásosnál nagyobb membránkilengést enged, miközben továbbra is megfogott és jól kézben tartott marad a hangszóró egészének a működése.
Beépített erős áramű, diszkrét teljesítményerősítő: 300 watt dinamikus / 100 watt RMS szinuszos teljesítménnyel
Kettős reflexnyílással az egyenletes és tökéletesen artikulált megszólalás érdekében.
A Cinema 100 CT házimozi hangsugárzó rendszer
A rendszer elemei:
5 x Cinema 100 szatellita sugárzó
1 x Cinema Sub mélynyomó
A beépített erősítő kezelőszervei:
· Automatikus bekapcsolás / készenléti üzemmód / lágy lekapcsolás túlterhelés esetén
· A mélynyomó keresztváltási frekvencia beállítása
· A mélynyomó / szatellita sugárzó fázisváltó kapcsoló – 0°, vagy 180°
Bemenetei:
· Kettő vonalszintű RCA bemeneti aljzat
Két állásban is elhelyezhető… A fényesre lakkozott, vagy a szövettel borított felével felfele. Négy könnyen szerelhető lábbal együtt szállítjuk.
A Cinema 100 CT házimozi rendszer műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, akusztikus felfüggesztésű, ásványi anyaggal nehezített polimer házba szerelt szatellita hangsugárzók. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 1,8 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 125 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 125 Hz - 15 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) S-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó. |
|
|
Mélyhangszórója |
102 mm-es (3-1/2”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró 25 mm-es (1”-es), magas hőmérsékletet is tűrő lengőcsévével, továbbfejlesztett motorszerkezettel és túlméretezett ferrit mágnesekkel. |
|
|
Alsó határfrekvencia |
85 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
88 dB / 85 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 100 watt |
|
|
Legnagyobb terhelhetőség |
50 watt |
|
|
Kiviteli változatok |
Fényes fekete lakkozott doboz |
|
|
Tömege |
1,8 kg |
|
|
Méretei |
21,2 cm magas × 12,2 cm széles x 15,7 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Cinema Sub aktív mélynyomó műszaki adatai
|
|
Kivitele |
Egy hangszórós, basszreflex kivitelű, nagy sebességű, alacsony turbulenciájú reflexnyílásokkal, beépített erősítővel. Rugalmasan helyezhető el, a félnyes, vagy a textillel bevont felével felfele. Lábakkal együtt szállítjuk. |
||
|
|
Erősítő |
300 watt dinamikus; 100 watt RMS szinuszos telkesítmény |
||
|
|
Az erősítő szolgáltatásai |
Automatikus bekapcsolás; készenléti üzemmód, lágy lekapcsolás túlterhelés esetén |
||
|
|
Az alulvágó szűrő határfrekvenciája |
35 Hz - 150 Hz között változtatható; ki is iktatható |
||
|
|
Mélyhangszórója |
210mm-es (8 hüvelykes) hosszúlöketű, erősített kopolimer membrános |
||
|
|
Alsó határfrekvenciája |
32 Hz (DIN) |
||
|
|
A mélynyomó / szatellita sugárzó fázisváltás |
0° - 180° között változtatható |
||
|
|
Impedanciája |
10 kohm |
||
|
|
Kiviteli változata |
Szövet, fényes fekete lakk oldallapokkal |
||
|
|
Bemenetei |
Kettő RCA (L/R-Mono) a rádióerősítő/jelfeldolgozó egység, vagy más forráskészülék L/R vonalszintű kimenete, vagy Sub-Out/LFE-Out kimenete fogadására |
||
|
|
Kompatibilis termékek |
PT-2 vezeték nélküli távadó (nem tartozék, külön vásárolandó meg) |
||
|
|
Tömege |
9,7 kg |
||
|
|
Méretei |
34,2 cm széles × 32,2 cm magas × 32,2 cm mély |
||
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
||
A Cinema 200 falra szerelhető front-, vagy centersugárzó műszaki adatai
|
Kivitele |
3 hangszórós, 2 utas front-, vagy centersugárzó. Falra szerelhető, de a tartozék talppal centersugárzóként asztalra, vagy állványra is helyezhető. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 1,8 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 120 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 120 Hz - 15 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) S-PAL™, ferrofolyadékkal hátulról hűtött / csillapított dómsugárzó. |
|
|
Mélyhangszórója |
Kettő 102 mm-es (3-1/2”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró 25 mm-es (1”-es), magas hőmérsékletet is tűrő lengőcsévével, továbbfejlesztett motorszerkezettel és túlméretezett ferrit mágnesekkel. |
|
|
Alsó határfrekvencia |
80 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
90 dB / 87 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 100 watt |
|
|
Legnagyobb terhelhetőség |
70 watt |
|
|
Kiviteli változatok |
Fényes fekete lakkozott doboz |
|
|
Tömege |
3,7 kg |
|
|
Méretei |
50,5 cm magas × 16,1 cm széles x 10,4 cm mély |
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A Paradigm CI Home mennyezetbe és falba építhető hangsugárzók
A CI Home H55-LCR hangsugárzó
Legfőbb jellemzői
Falba építhető front, vagy centersugárzó.
3/4"-es PTD™ dóm magassugárzó.
Kettő 5,5"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H55-LCR műszaki adatai
|
Kivitele |
3 hangszórós, 2 utas, falba építhető kivitelű front-, vagy centersugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 75 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 55 Hz - 18 kHz között |
|
|
Magassugárzója |
19 mm-es (3/4”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
Kettő 140 mm-es (5,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró. |
|
|
Alsó határfrekvencia |
60 Hz (DIN) |
|
|
Érzékenysége terem / süketszo-bában |
89 dB / 85 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 100 watt |
|
|
Legnagyobb terhelhetőség |
70 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
2,7 kg |
|
|
Méretei |
32,1 cm magas × 23,5 cm széles |
|
|
Kivágási méretei |
20,9 cm magas x 29,5 cm széles |
|
|
Legkisebb beépítési mélység |
7 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Home H65-IW hangsugárzó
Legfőbb jellemzői
Falba építhető hangsugárzó.
3/4"-es PTD™ dóm magassugárzó.
6,5"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H65-IW műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, falba építhető kivitelű hangsugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 70 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 70 Hz - 18 kHz között |
|
|
Magassugárzója |
19 mm-es (3/4”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
165 mm-es (6,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró. |
|
|
Alsó határfrekvencia |
55 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
89 dB / 85 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 90 watt |
|
|
Legnagyobb terhelhetőség |
60 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
1,6 kg |
|
|
Méretei |
28,3 cm magas × 20,6 cm széles |
|
|
Kivágási méretei |
25,7 cm magas x 18,0 cm széles |
|
|
Legkisebb beépítési mélység |
7 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Home H55-IW hangsugárzó
Legfőbb jellemzői
Falba építhető hangsugárzó.
3/4"-es PTD™ dóm magassugárzó.
5,5"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H55-IW műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, falba építhető kivitelű hangsugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 75 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 75 Hz - 18 kHz között |
|
|
Magassugárzója |
19 mm-es (3/4”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
140 mm-es (5,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró. |
|
|
Alsó határfrekvencia |
60 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
88 dB / 84 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 80 watt |
|
|
Legnagyobb terhelhetőség |
50 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
1,2 kg |
|
|
Méretei |
25,9 cm magas × 18,2 cm széles |
|
|
Kivágási méretei |
23,3 cm magas x 15,6 cm széles |
|
|
Legkisebb beépítési mélység |
7 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Home H65-A hangsugárzó
Legfőbb jellemzői
A mennyezetbe építhetőn kerek, 30 fokos szögben irányított hangzásterű (Guided Suundfield™) hangsugárzó. (Opcionálisan szögletes hangszóróráccsal is rendelhető.)
1"-es PTD™ dóm magassugárzó.
6,5"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H65-A műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, mennyezetbe építhető, 30 fokos szögben megdöntött irányított hangzásterű (Guided Soundfield™) kivitelű hangsugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvenciaátvitele a tengelyben |
±2 dB 70 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengely-től 30°-ban |
±2 dB 70 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
165 mm-es (6,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró. |
|
|
Alsó határfrekvencia |
55 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
89 dB / 85 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 80 watt |
|
|
Legnagyobb terhelhetőség |
50 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
1,8 kg |
|
|
Méretei |
29,0 cm átmérőjű |
|
|
Kivágási méretei |
19,6 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
11,8 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Home H80-R hangsugárzó
Legfőbb jellemzői
A mennyezetbe építhető kerek hangsugárzó. (Opcionálisan szögletes hangszóróráccsal is rendelhető.)
1"-es PTD™ dóm magassugárzó.
8"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H80-R műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, mennyezetbe építhető kerek hangsugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,5 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 60 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 60 Hz - 18 kHz között |
|
|
Magassugárzója |
25 mm-es (1”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
203 mm-es (8”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró. |
|
|
Alsó határfrekvencia |
45 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
90 dB / 86 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 90 watt |
|
|
Legnagyobb terhelhetőség |
60 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
2,0 kg |
|
|
Méretei |
26,5 cm átmérőjű |
|
|
Kivágási méretei |
23,8 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
8,6 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Home H65-SM hangsugárzó
Legfőbb jellemzői
A mennyezetbe építhető kettős, irányított hangzásterű (Dual Directional Soundfield™) kerek hangsugárzó. (Opcionálisan szögletes hangszóróráccsal is rendelhető.)
Kettő 3/4"-es PTD™ dóm magassugárzó.
6,5"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H65-SM műszaki adatai
|
Kivitele |
3 hangszórós, 2 x 2 utas, mennyezetbe építhető, kapcsolhatóan sztereó/mono kerek hangsugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Kettő darab másodrendű elektroakusztikus váltó 2,0 kHz-en. |
|
|
Frekvencia átvitele a tengelyben |
±2 dB 70 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 70 Hz - 15 kHz között |
|
|
Magassugárzója |
Kettő 19 mm-es (3/4”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
165 mm-es (6,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró kettő lengőcsévével. |
|
|
Alsó határfrekvencia |
52 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
89 dB / 85 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 80 watt mono, 15-40 watt/csatorna sztereó üzemmódban |
|
|
Legnagyobb terhelhetőség |
100 watt mono, 50 watt sztereó üzemmódban |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
1,8 kg |
|
|
Méretei |
22,1 cm átmérőjű |
|
|
Kivágási méretei |
19,6 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
7,6 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Home H65-R hangsugárzó
Legfőbb jellemzői
A mennyezetbe építhető kerek hangsugárzó. (Opcionálisan szögletes hangszóróráccsal is rendelhető.)
3/4"-es PTD™ dóm magassugárzó.
6,5"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H65-R műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, mennyezetbe építhető kerek hangsugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 2,0 kHz-en. |
|
|
Frekvenciaátvitele a tengelyben |
±2 dB 70 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 70 Hz - 18 kHz között |
|
|
Magassugárzója |
19 mm-es (3/4”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
165 mm-es (6,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró kettő lengőcsévével. |
|
|
Alsó határfrekvencia |
55 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
89 dB / 85 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 80 watt |
|
|
Legnagyobb terhelhetőség |
50 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
1,8 kg |
|
|
Méretei |
22,1 cm átmérőjű |
|
|
Kivágási méretei |
19,6 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
7,6 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
A CI Home H55-R hangsugárzó
Legfőbb jellemzői
A mennyezetbe építhető kerek hangsugárzó. (Opcionálisan szögletes hangszóróráccsal is rendelhető.)
3/4"-es PTD™ dóm magassugárzó.
5,5"-es, ásványi anyagokkal nehezített polipropilén membrános középmély/mélyhangszóró túlméretezett, számítógéppel optimalizált ferritmágnesekkel.
Beszerelő keret nélküli finoman perforált hangszóró előlap.
A CI Home H55-R műszaki adatai
|
Kivitele |
2 hangszórós, 2 utas, mennyezetbe építhető kerek hangsugárzó ABS dobozban, szerelőkampókkal. |
|
|
Keresztváltója |
Másodrendű elektroakusztikus váltó 3,0 kHz-en. |
|
|
Frekvenciaátvitele a tengelyben |
±2 dB 75 Hz - 20 kHz között |
|
|
Frekvencia átvitele a tengelytől 30°-ban |
±2 dB 75 Hz - 18 kHz között |
|
|
Magassugárzója |
19 mm-es (3/4”-es) PTD™ dómsugárzó. |
|
|
Középmély hangszórója |
140 mm-es (5,5”-es), ásványi anyagokkal nehezített polipropilén membrános hangszóró kettő lengőcsévével. |
|
|
Alsó határfrekvencia |
60 Hz (DIN) |
|
|
Érzékenysége terem / süket-szobában |
88 dB / 84 dB |
|
|
Impedanciája |
Kompatibilis a 8 ohmos erősítőkkel |
|
|
Javasolt erősítő teljesítmény |
15 - 70 watt |
|
|
Legnagyobb terhelhetőség |
40 watt |
|
|
Kiviteli változatok |
Fehér, átfesthető hangszóróráccsal, fekete/szürke hangszóróval |
|
|
Tömege |
1,2 kg |
|
|
Méretei |
19,7 cm átmérőjű |
|
|
Kivágási méretei |
17,2 cm átmérőjű |
|
|
Legkisebb beépítési mélység |
7,0 cm |
|
|
A fenti mélységérték az ½”-es gipszkartontól, vagy más anyag-tól mért távolságot jelenti. |
|
|
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
|
Paradigm Reference RVC- 12SQ falba építhető mélynyomó
Világot rengető mélyek a falból!
Hogyan kaphat egy, a falba épített mélynyomóból a Reference hangsugárzóktól elvárható hangzásteljesítményt (vagyis fenomenális hangerőt, lélegzetelállítóan tiszta, nagyon mélyre menő és villámgyors mélyeket) anélkül, hogy az porrá zúzná a falat az első robbantásos mozijelenetnél, vagy a következő üstdob crescendónál?
Az igazán nagy teljesítményű mélynyomók valódi energiát produkálnak. De a legtöbb falba építhető mélynyomóra ez korántsem jellemző (vagyis NEM TUDNAK nagy energiát leadni), komoly mélyeket nem várhatunk tőlük, így a vibráció veszélye is elhanyagolható. Nem így az RVC-12SQ falba építhető mélynyomó esetében! Olyan, mint a ketrecéből szabadult harci eb. Mentes a falba építhető hangsugárzókra jellemző korlátoktól: a lapos dobozba két csúcsminőségű 14”-es mélyhangszórót építettünk vibrációt kioltó elrendezésben, amelynek eredményeként igazán mélyre tud menni és nagyot tud szólni anélkül, hogy szétverné a házát. Soha nem hallott részletező képességgel, artikuláltan, testet-lelket melengetően szólalnak meg rajta a mélyek, olyan elemi erővel, amit elképzelhetetlennek tartott eddig egy falba szerelt mélynyomótól.
Itt csak jó rezgések keletkeznek!
A mélyhangok sajátsága, hogy megrezegtetik a falat és a környezetüket – ami nem mindig jó dolog! A hagyományos falba építhető mélynyomók ezeket az energiákat a lengőcséve mozgásával keltett energia irányával ellentétes irányban sugározzák le. Mi megfordítottuk a dolgot! Az RVC-12SQ esetében a két mélyhangszóró azonos fázisban dolgozik, de ellentétes irányban adják le a hangot. Ezzel a fizika törvényeit magunk mellé állítva kioltottuk a falakat remegtető és szétverő vibrációkat.
A mélynyomóhoz fejlesztett Paradigm X erősítővel meghajtva és az ellenségeink által is csak dicsérni tudott (de külön megvásárolandó) Paradigm Perfect Bass Kit™ digitális teremakusztika javító készlettel finomhangolva az RVC-12SQ olyan mélyekkel lepi meg, ami csak a mellkasát és a nadrágszárát remegteti meg, de nem rombolja le maga körül a házat.
Az új építésű épületeknél az opcionális BX-12SQ fali dobozzal és az azon lévő precíziós, alacsony zajú reflexnyílásokkal még tovább növelhető és finomítható a mélynyomó hangzásteljesítménye!
Kettő csúcsminőségű, oldalt szerelt 4˝ (102 mm) x 14˝ (356 mm) ásványi anyagokkal nehezített kopolimer polipropilén membrán. Az erősen csillapított és hihetetlenül merev membrán feszes, jól megfogott alacsony frekvenciás jeleket, mély hangokat produkál. Olyan elemi erővel szólal meg a mélynyomó, hogy még a legnagyobb erőpróbát jelentő akciódús mozifilmek és a legdinamikusabb nagyzenekari fortisszimók sem tudják zavarba hozni.
A szép mintázatú LCS™ lineárisan bordázott membránszél ultrahosszú membránkilengést engedélyező felfüggesztést tesz lehetővé. A membránfelületre öntött membránszél hihetetlen mértékű membrán elmozdulást enged, eredményeként elképesztő hangnyomást tud produkálni a membrán csekély torzítás mellett – minden mélyhang jól azonosíthatóan, határozottan, precízen és pontos időzítéssel szólal meg. A membránszél bordázása növeli a hangszóró merevségét, a rezonanciafrekvencia a nem hallható hangtartományba kerül át.
A technika csúcsát jelentő motorszerkezet / FEA-optimalizált 1/2-lb (0,19 kg) szuper neodimium mágnesek. 1˝-es (25 mm-es) hatrétegű lengőcséve, anodizált, a magas hőmérsékletet is jól tűrő alumínium csévetest és kettős Nomex® textil pille. A hatalmas kerámia/ferrit mágnesek elképesztően erős mágneses térerőt hoznak létre a légrésben … ami mindig jól jön egy mélynyomó esetében!
Nagy nyomáson egy darabba öntött Ultra-Rigid™ nagy keménységű hangszórókosár és elmozdíthatatlan közepes sűrűségű MDF rostlemez szerelőrendszer. A technika mai állása mellett a legkorszerűbb rendszer! Hihetetlenül merev szerkezet, amely rezzenés nélkül ellenáll a két, hatalmas energiát lesugárzó 4˝ x 14˝ mélyhangszóró minden rezdülésének! MEGJEGYZÉS: A hátsó szerelődoboz csak opció a mélynyomó esetében!
Impedancia illesztő kapcsoló. Segítségével a mélynyomó az X-300, vagy X-850 erősítőkkel egyaránt használható.
A Reference RVC-12SQ falba építhető mélynyomó műszaki adatai
|
Felépítése |
Vibrációkioltó elrendezésben beépített öntött kosaras, hosszú löketű hangszórókkal szerelt, a falba építhető mélynyomó MDF keretre szerelve. |
|
Erősítő |
Passzív mélynyomó, üzemeltetéséhez külső erősítőre van szükség |
|
Mélyhangszórók |
Kettő 356 mm (14 hüvelyk) x 102 mm (4 hüvelyk) kőzetanyagokkal nehezített polipropilén membránnal szerelt hosszú löketű hangszóró vibráció kioltó elrendezésben beszerelve, FEA-optimalizált bordázott Santoprene® membránszéllel, 25 mm-es (1 hüvelykes) lengőcsévével, kettős Nomex® pillével, magas hőmérsékletet tűrő alumínium csévetesttel, 0,19 kg-os szuper neodimium mágnesszerkezettel, öntött AVS™ hangszórókosárral, beépített hőelvezető bordákkal. |
|
Alsó határfrekvencia |
17 Hz (DIN) |
|
Kivitele |
Fehér, átfesthető |
|
Tömege |
6,5 kg |
|
Méretei |
45,1 cm magas × 34,9 cm széles |
|
A falkivágás méretei: |
41,7 cm magas x 32,0 cm széles |
|
Legkisebb szerelési mélység (a ½”-os gipszkarton, vagy más falfelület között): |
8,9 cm |
|
Megkívánt legkisebb hangzáskamra térfogat: |
28,4 liter |
|
Szükséges szerelőkeret (külön vásárlandó meg, nem tartozék!): |
bx-12sq (opcionális) |
|
|
A műszaki adatokat előzetes bejelentés nélkül is változtathatjuk! |
