Saturn USB/SPDIF digitális – analóg jelátalakító

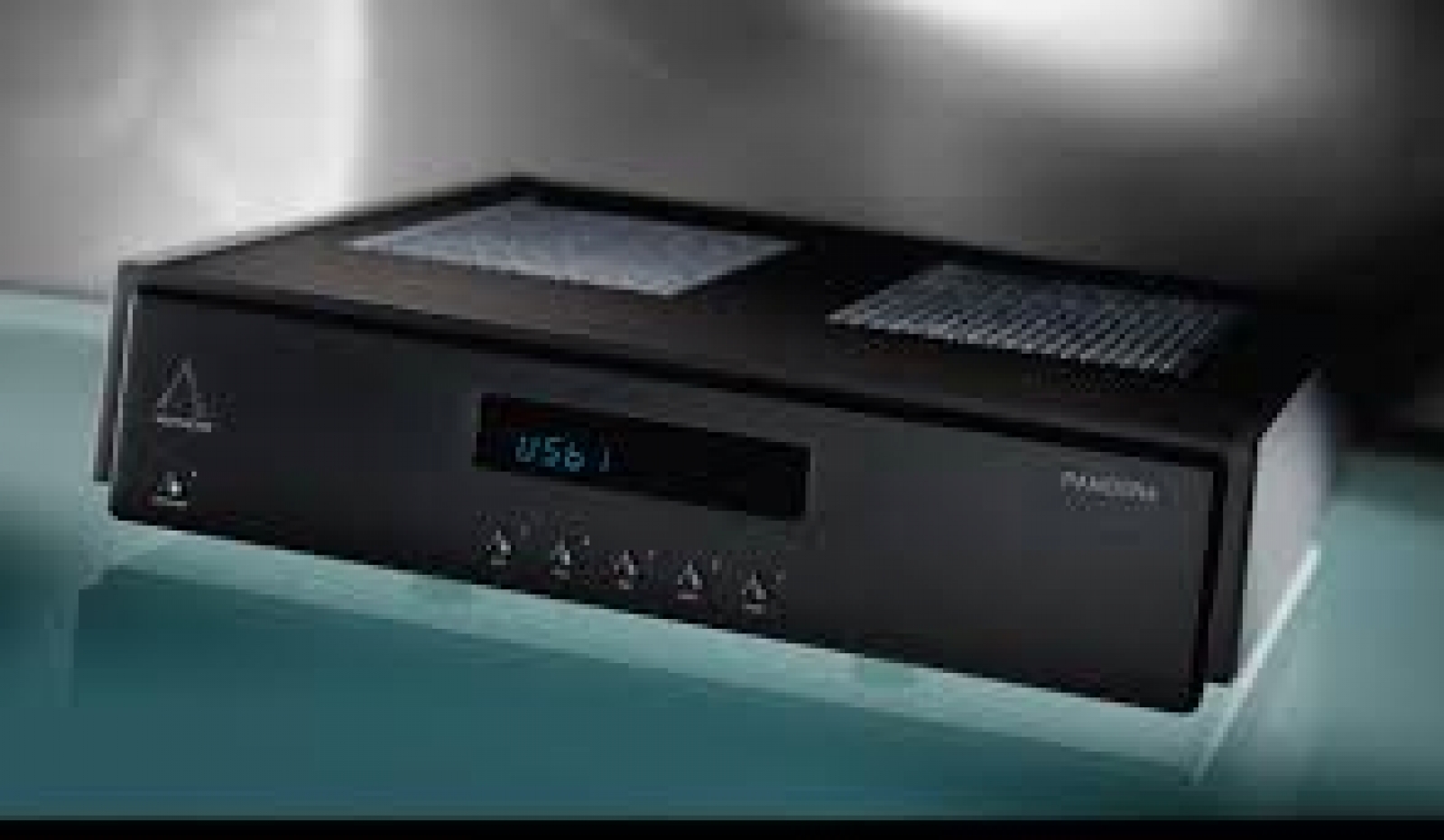

A PANDORA egy elektroncsöves USB és SPDIF digitális/analóg jelátalakító. A Saturn-sorozat legújabb tagjaként a Pandora már-
is ismertté vált a kiváló teljesítőképességéről, a gyártási minőségéről és a kezelőfelületéről. A csúcsminőségű szerelési technikák
többek között teljesen alumínium dobozt, rozsdamentes acél Faraday-kalitkát jelentenek a digitális egység teljes elszigeteléséhez,
rozsdamentes acél házba épített több hálózati transzformátor gondoskodik a készülék tápellátásáról és a készülék működését több-
fokozatú szabályozó egység szabályozza. Ezek az egységek, alkatrészek és technikai megoldások az összes egyéb digitális esz-
köznek feladják a leckét. A jelátalakító tökéletesen illeszkedik a Janus és Calypso előerősítőkből és az Atlas teljesítményerősítők-
ből épített rendszerekbe.
Ultra alacsony digitális időalap torzulás (jitter) az USB és az SPDIF bemenetre kapcsolt jelek feldolgozásánál
A Pandora elektronocsövekkel megépített digitális/analóg jelátalakító egység USB és SPDIF bemenetekkel. Az USB aszinkron
üzemmódban dolgozza fel a jeleket, közvetlenül a DAC egység mellé telepített rendkívül alacsony digitális időalap torzulást biztosító
rögzített frekvenciás kristály órajel generátorrral. A készülék a felhasználó által beállíthatóan 1. osztályú audió üzemmódban leg-
feljebb 96 kHz-es / 24 bites, míg 2-es osztályban akár 192 kHz-es / 24 bites digitális jeleket tud fogadni és feldolgozni. Az SPDIF/
AES bemeneteknél egyedi technológiát alkalmazunk, amely az aszinkron USB bemenetnél mérhető értékekkel csaknem azono-
san alacsony digitális időalap torzulási értékeket (jittert) produkál. Ez a bemenet legfeljebb 192 kHz-es / 24 bites jeleket tud fo-
gadni.
Elektroncsöves analóg fokozatok
A Pandora is az Aesthetix csúcsminőségű analóg fokozatainak hírnevét öregbíti: Közvetlenül a DAC egység által táplált áram-
generátoros differenciális elektroncsöves (12AX7) erősítővel építettük meg. A differenciális erősítők egyedi jellemzője, hogy
hatékonyan vetik el a „közös módusú” jeleket, ami különösen előnyös tulajdonság a digitális audió termékek világában, ahol a
nagysebességű órák és az egyéb digitális zajforrások hamar leronthatják a kifinomult analóg áramkörök hangzásminőségét. Az
első differenciális erősítőn áthaladva az audió jelet a 6DJ8 elektroncsövekkel megépített második differenciális erősítőt jelentő
kimenő fokozatra kapcsoljuk. A Pandora és a Romulus készülékekben egyaránt Rel-Cap polipropilén csatoló kondenzátorokat
és Roederstein vékony fémréteg ellenállásokat használunk.
Nagyfelbontású hangerő szabályozó egység
A Pandora és a Romulus készülékek egyaránt az opcionális nagyfelbontású reléalapú hangerő szabályzó egységgel javíthatóak
fel, amelynek révén közvetlenül meg tudják hajtani a teljesítményerősítőket, ami számos rendszernél jelent előnyt. Ez a speciális
hangerő szabályozó kompromisszummentes csúcsteljesítményt nyújtva részben a digitális tartományban (apró, 1 dB-es lépések-
ben ), részben pedig az analóg tartományban (nagyobb, 6 dB-es lépésekben szabályozva) működik
PANDORA
A DAC műszaki adatai röviden – Pandora és Romulus
Kártya alapú DAC három digitális bemeneti fészekkel.
AES/EBU, RCXA koaxiális, Toslink szabványos digitális bemeneti aljzatok az 1-es digitális bemeneti fészekben.
Az AES/EBU és az RCA koaxiális SPDIF bemenetek 192 kHz-es/24 bites jeleket tudnak fogadni.
A digitális részegység az alábbi mintavételi frekvenciákat tudja kezelni: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz,
192 kHz, mindegyik 24 bites felbontással.
USB szabvány a 2-es digitális bemeneti fészekben.
Az USB aljzat 1-es osztályú (96 kHz.-es, 24 bites) és 2-es osztályú (192 kHz-es, 24 bites) digitális audió jeleket tud fogadni.
Opcionális második USB bemenet.
Aszinkron adatátviteli mód az USB bemeneten, a Golden Rankin / Wavelength Technologies licence alapján.
DSP alapú digitális egység Motorola DSP56362 integrált áramkörrel a digitális szűrőkhöz.
A DAC egység lelke a Burr-Brown PCM1792A integrált áramköri lapka.
Az analóg egységet differenciális elrendezésbe kapcsolt négy elektroncsőből építettük (2 x 12AX7, 2 x 6DJ8/6922).
Nulla visszacsatolású analóg áramkörök.
Szimmetrikus (XLR) és aszimmetrikus (RCA) kimenetek.
Opcionális hangerő szabályozó, segítségével a DAC közvetlenül meg tudja hajtani a teljesítményerősítőt. Relé alapú kapcsolt
ellenállástömbös analóg/digitális áramkörök.
Mindegyik funkciója távvezérelhető.
Többszörös rozsdamentes acél Faraday-kalitkaként működő készülékház árnyékolja a kiritkus digitális, analóg és tápegység
részegységeket egymástól.
Három transzformátor, egy a kritikus fontosságú digitális, egy az analóg áramkörökhöz és egy pedig a vezérlési funkciókhoz.
Teljesen alumíniumból készült külső készülékház.
RS232C vezérlés.
12 voltos kapcsoló kimenetek.
A készülék tömege: 35 font.
Fekete és ezüst előlappal kapható.
Méretei: 18” széles x 4 3/8” magas x 18” mély.
További részleteket a www.aesthetix.net címen találhat.
