Teljesen diszkrét, minden elemében szimmetrikus, visszacsatolás nélküli hangszedő illesztő erősítő, amely az élő zenét és az alkotó szenvedélyét olvassa ki a lemez barázdáiból

A termék rövid bemutatása és koncepciója

Fejben tartva azt, hogy „sokkal több rejlik az analóg technikában” egy újabb taggal bővítettük a hangszedő illesztő elektronikáink családját: Az analóg lemezek szerelmeseinek egy újabb visszacsatolásmentes hangszedő illesztő erősítőt alkottunk.

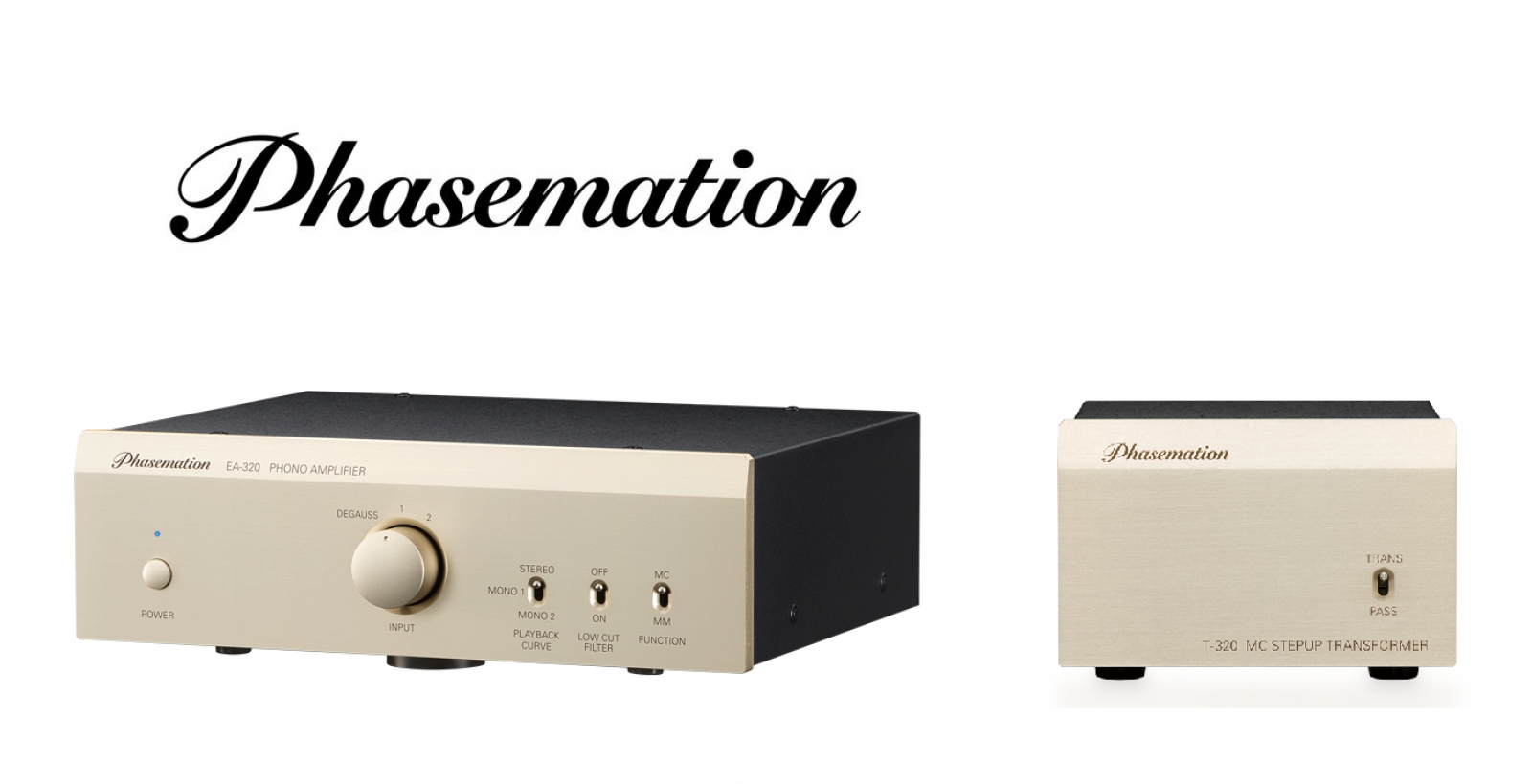

Örömmel jelentjük be készülékcsaládunk új tagját, az EA-320 modellt, ami egy középkategóriás, félvezetős hangszedő illesztő erősítő, amely a többi készülékünk tudásának javát ötvözi tovább tökéletesített áramkörökkel, kifinomult hangzásminőséggel és új funkciókkal.

A készülék legfőbb jellemzői

I.      10 mm-es vastagságú alumínium lemezt használtunk a készülék előlapjához. Megjelenési képe elegáns, az EA550 és EA350 készülékeinkhez hasonló szerkezeti felépítéssel.

A készülékház megerősített fémszerkezet, az előlapja egy 10 mm vastag alumíniumlap, a talplemez 1,2 mm vastag acéllemez, az oldalfala és a tetőlemeze 1,2 mm vastagságú acéllemez. Mindez együtt a belső merevítésekkel együtt stabil, kellőképpen merev készülékházat eredményezett.

A készülék lábai nehéz fémtömbből készültek, amely hatékonyan védi a készüléket a kívülről jövő rezgések ellen.

II.    V-I / I-V átalakító típusú teljes mértékben szimmetrikus, visszacsatolásmentes, diszkrét elemekből épített erősítő áramkörök

A félvezetős és az elektroncsöves erősítők egyaránt általában negatív visszacsatolású erősítők, a működési elvük szerint folyamatosan ellenőrzik a bejövő és a kimenő jelet. Mivel valójában csak bemenő jelet dolgoznak fel, viszonylag alacsony költséggel gondos alkatrészválogatással nagy pontosságú, precízen működő erősítők készülhetnek ezen elv alapján. Ugyan-akkor a visszacsatolás révén a bemenő és a kimenő jel között csekély, de mérhető időeltolódás van, ami elméletileg nem korrigálható, éppen ezért egyéb zavarok mellett tranziens intermodulációs torzítást eredményez, ami miatt a visszacsatolást alkalmazó erősítők sohasem lehetnek teljesen tökéletesek.

A félvezetős és elektroncsöves Phasemation erősítők esetében nem alkalmazunk negatív visszacsatolást. A vissza-csatolásmentes erősítők esetében nem mérhető időeltolódás, így nagyobb eséllyel készülhet ezen az elven nagy pontosságú és hitelesen megszólaló erősítő, amennyiben megfelelően választjuk meg az alkatrészeket, a legkorszerűbb gyártástechnológiát alkalmazzuk és gondosan megtervezett, nagy pontosságú áramköröket építünk. Mindezek eredményeként a megszólaló hang 100 %-ig a bemenő jel, hangzásminőségét tekintve maradéktalanul képes visszaadni az eredeti felvétel szellemét, dinamikáját és a legfinomabb részleteit.

III.   A készülék legfőbb jellemzői

1)    A készüléken két bemenet található, mindegyik kapcsoló állásától függően MM, vagy MC hangszedő jel fogadására egyaránt alkalmas.

2)    Visszacsatolás nélküli CR2 típusú alulvágó szűrőt építettünk a készülékbe.

A készülék a meggörbült, hullámos lemezeket is képes torzításmentesen lejátszani, nem tapasztalható a hangszórók (mélyhangszóró) dübörgése.

3)    A készülékbe épített kapcsolóval háromféle ekvalizálási görbe közül választhatunk. A RIAA görbét sztereó felvételek, a Mono1 állást DECCA hanglemezek, a Mono 2 kapcsolóállást pedig a Columbia hanglemezek lejátszására javasoljuk. A Mono1 és Mono2 állásban mono üzemmódban működik a készülék. Ez magasabb hangzáshűségű lejátszást garantál a DECCA és Columbia lemezek esetében.

4)    A készülékbe „degauss” (lemágnesező) áramkört is építettünk.

A „degauss” funkciót választva a lemezt mintegy 30 másodpercen át játszva a készülék lemágnesezi a vasmagos, felmágneseződött MC hangszedőt, ettől érezhetően feltisztul a hangzáskép.

IV.  Kettős mono felépítés

A készülék két teljesen azonos felépítésű mono egységből készült, ennek megfelelően tökéletesen azonos hangzás-karakterrel és jelszinten szólal meg a bal és a jobb csatorna.

V.    A gyártásához gondosan válogatott, csúcsminőségű alkatrészeket használunk

1.    A bemenő jelnél:

A)     A készülék elektronikus elemeihez 1 %-os pontosságú fémfilm ellenállásokat és a kiváló hangzásukról ismert és elismert, dielektrikumként ezüstözött Micar-lemezeket használó Micar kondenzátorokat építettünk a készülék hangzása szempontjából kritikus fontosságú RIAA illesztő egységbe. Ezek az alkatrészek elsősorban a STEREO ekvalizálási görbe esetében nyújtják a tudásuk javát.

B)     Az erősítő áramkörökben ELNA SILMIK elektrolit kondenzátorokat használunk a lehető legjobb hangzás biztosítására. Az ebbe a fokozatba épített ellenállások 1 %-os tűréshatárú fémfilm ellenállások.

2.    Az erősítő egységben:

A)     Igen alacsony a kapcsolási zaj, mindenütt Rohm SIC diódákat építettünk be, amelyek kiváló hangzást biztosítanak.

B)     Nagyméretű, csúcsminőségű elektrolit kondenzátorokat használunk, fém, Nichicon alacsony ellenállású elektróda-fóliákkal a kommutáló kondenzátorok esetében.

A csatoló kondenzátor ELNA SILMIC II elemet használ.

C)     A nyomtatott áramköri kártyákon alacsony zajú zéner diódákat használunk olyan söntszabályozókkal, amelyek kizárják a visszacsatolást, eredményeként villámgyors és igen gyors erősítő áramköröket hoztunk létre.

D)     A hálózati transzformátor alacsony fluxusveszteségű R-magos csúcsminőségű transzformátor.
