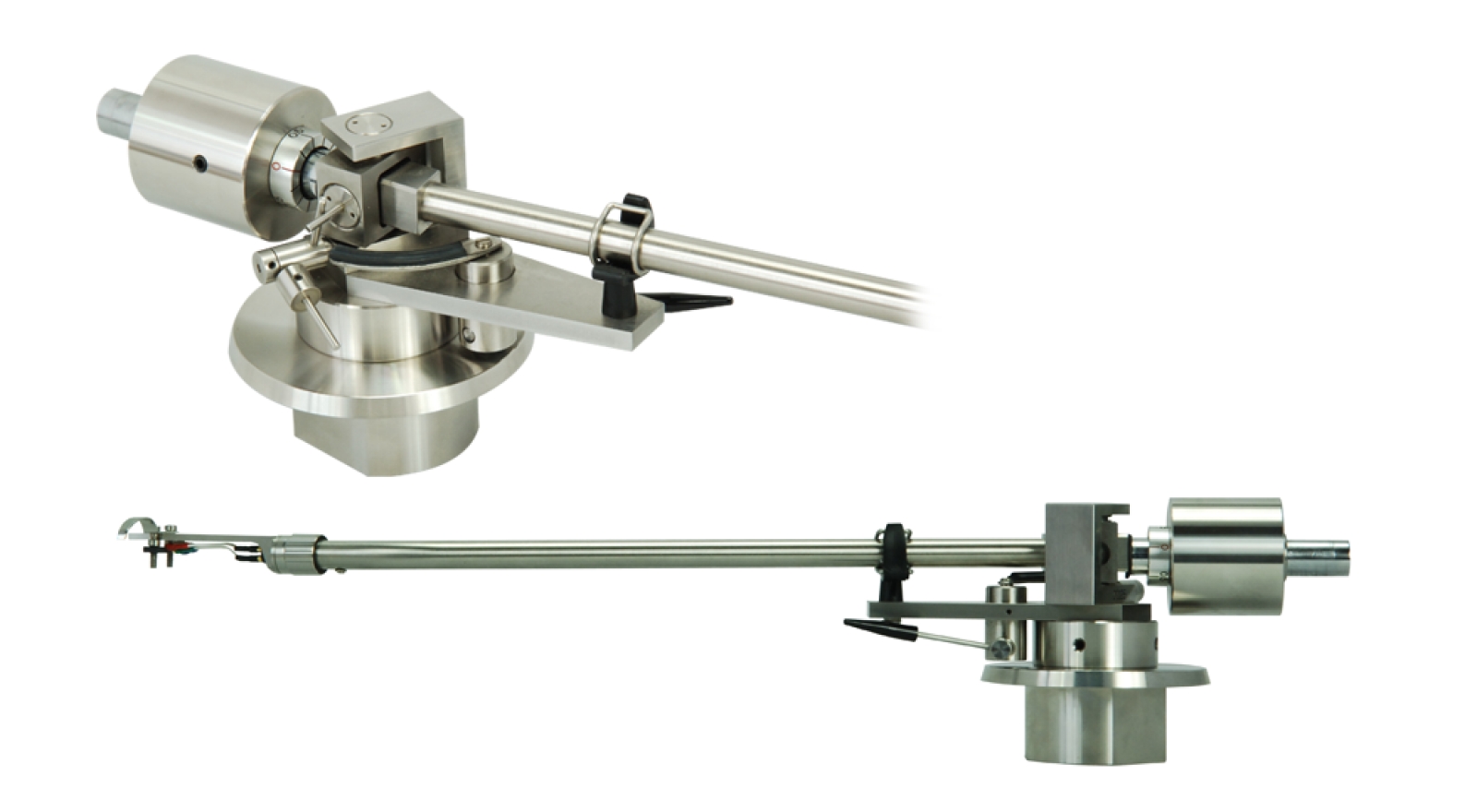

MH-94S, 104S, 124S: Az S hangkar sorozat
Ez az az első osztályú hangkarcsalád, amelyről a jeles angol szakírók azt állították, hogy "a legjobb hangkar, amelyet valaha is hallottunk". Nem fér kétség ahhoz, hogy precizitásban és hangzás-minőségben minden bizonnyal felette áll az általunk korábban gyártott ipari szabványú hangkaroknak. Az európai és az USA piacra 9”-es, a japán szuper futóművekhez 10”-es változatban gyártjuk, de egyedi megrendelésre a világ legjobb futóműveihez 12”-es változatban is elkészítjük.
· A visszaverődések teljes kiküszöbölésére nem használunk rugót az antiscating szerelvény beállító szerkezetében. (A rugók visszhangot keltenek).
· A visszhang veszélyének elkerülése érdekében a hangkarcsövön belül és az egyéb szerkezeti elemekben is igen hatásos rezgésgátló/rezgést elnyelő anyagokat és eljárásokat használunk.
· Az egyes szerkezeti elemeket nemcsak egy-egy ponton, hanem a teljes csatlakozó felületükön egyesítjük. A hangzásminőség szempontjából meghatározó négy forgáspontot nagycsapágyak támasztják alá. Ezek közül a talpcsapágy a függőleges tengely irányában igen nagy méretpontos-ságú nyomócsapágy, olyan merevítő szerkezeti felépítéssel, amely a nehéz hangkarok akadály-mentes, nagy pontosságú szabad mozgását is lehetővé teszi.
· A hangszedő tartó papucs és a csatlakozófelület egyetlen darabból készült, mentes mindenféle nemkívánatos rezonanciától, kristálytiszta, szabadon szárnyaló hangzást tesz lehetővé.
· Az ellensúly területén is több rétegű rezgéscsillapítást, rezgéselnyelést alkalmazunk, ezzel tovább javítottuk a hangzást, csökkentettük a hang esetleges elszíneződésének a veszélyét.
Műszaki adatai:
|
MODELL |
MH-94S |
MH-104S |
MH-124S |
|
Kiegyensúlyozása |
Statikusan kiegyensúlyozott |
||
|
Teljes hossza (*1) |
252 mm |
290 mm |
340 mm |
|
Effektív hossza (*2) |
229 mm |
254 mm |
305 mm |
|
Gyakorlati hossza (*3) |
214 mm |
239 mm |
290 mm |
|
Eltolódási szöge |
23 |
22 |
20 |
|
Javasolt hangszedő tömeg (a hangszedő tartó papuccsal együtt） |
15～36 g (44 g*5) |
16～45 g |
14～38 g (45 g *5) |
|
Teljes tömege |
1,02 kg |
1,05 kg |
1,11 kg |
|
Túlnyúlása |
15 mm |
||
|
Letapogatási tartomány |
0,25 g (Minimum skála) > 6 g (3 g/360 elfordulás) |
||
|
Állítható magasság (*4) |
41～70 mm |
||
|
A hangszedő tartó papucs tömege |
12 g (a csavarokkal és a kábellel együtt) |
||
|
A tengelyfurat átmérője a szerelőtalpon |
16 mm Φ |
||
|
A szerelőfurat mérete |
30 mm Φ |
||
|
Rögzítési mélység |
Legfeljebb 20 mm |
||
(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.
(*2) : A hangkartalp középpontjától a tűhegyig.
(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.
(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.
(*5) : A méreteket úgy adtuk meg, hogy az ellensúlyt 10 mm-rel eltoltuk lefele a tömegtengelyhez képest.
