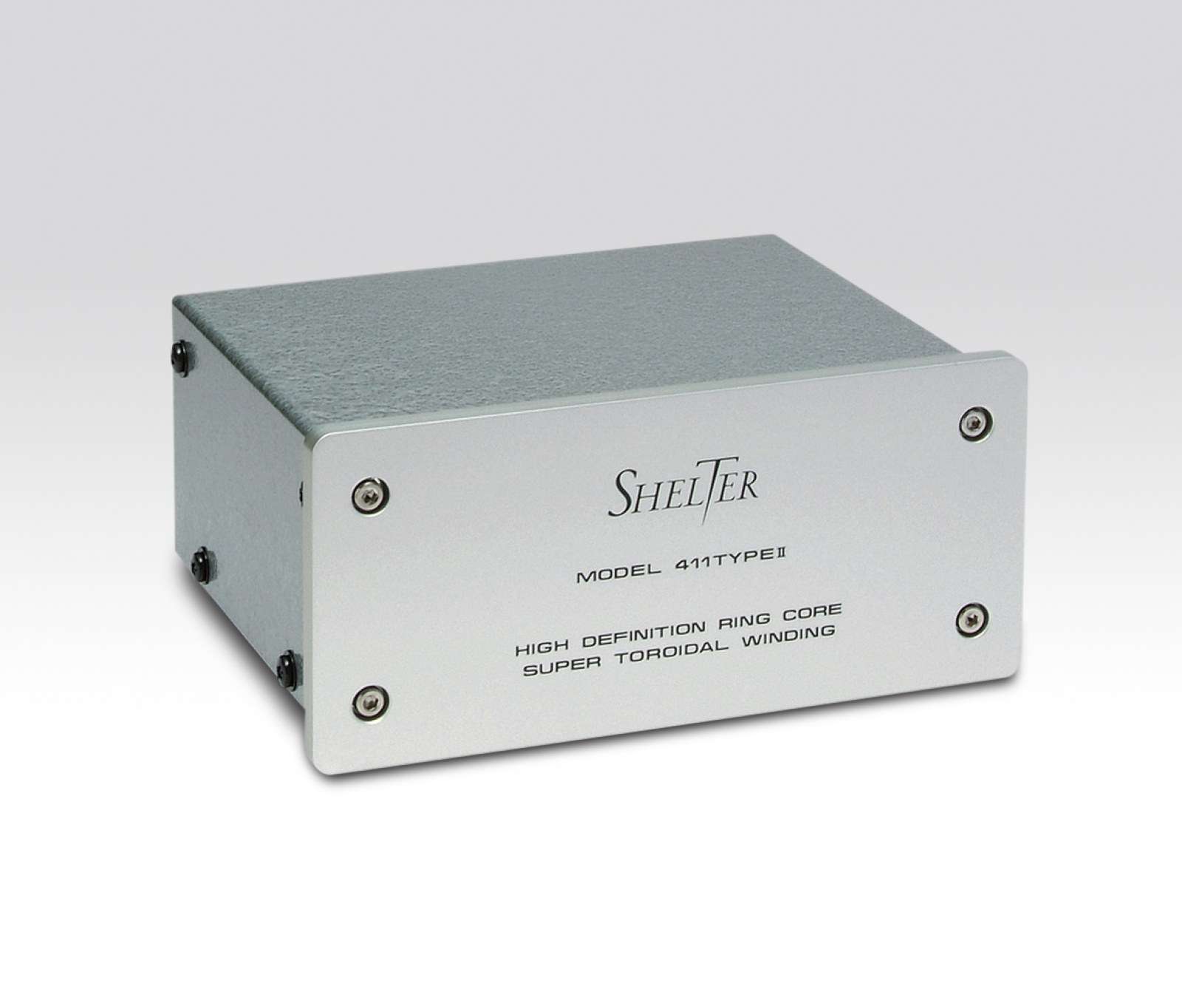

Model 401 type II MC transzformátor

A Model 411 II egy mono, funkcionálisan sztereó MC illesztő transzformátor, amely a 15 ohmnál alacsonyabb belső impedanciájú (DCR) MC hangszedők alacsony jelszintjének felerősítésére szolgál. A toroid kialakítású transzformátor 0,05 mm-es átmérőjű speciális fémötvözetű huzalból készül, többrétegű gyűrűs magra tekercselve. A mag külső átmérője 25 mm, belső átmérője 16 mm, 10 mm magas. Az impedancia tolerancia 25 ohmon belüli. A tekercskivezetéseket közvetlenül a bemeneti/kimeneti aljzatokra forrasztottuk. Ennek köszönhetően az igen magas hatásfokú toroid transzformátor vesztesége nagyon alacsony értéken tartható. Nem színezi a hangszedőből érkező jeleket, a hangkarakter módosítása nélkül vezeti át azt a tekercsen a kimeneti csatlakozóhoz. A Model 411II a Model 411 módosított változata, 32 dB-es, mintegy 40-szeres jelszint erősítéssel.

A Model 411 type II műszaki adatai

Bemeneti impedancia: 15 ohm alatti (a tűréshatár 25 ohm)

Jelerősítési tényező: 32 dB

Kimenő impedancia: 47 K – 50 K ohm

A méretei: 142 széles x 66 magas x 106 mély (mm)

Tömege: kb. 1 Kg
