Ez a belépő szint a legendás hangkarok világába, vállalható áron ad ízelítőt a Glanz hangkarok teremtette varázslatos hangzásvilágból. Az európai és amerikai lemezjátszókhoz 9”-os változatban készül, de a japán szuper lemezjátszó futóművekhez 10”-es változatban is gyártjuk.
· A hangkar cső és (a hangzásminőséget lényegesen befolyásoló) függőleges tengely szerkezeti elemei rozsdamentes acélból készülnek.
· A fő vezetőcső betét a rozsdamentes acélhoz közelálló tulajdonságú, stabil krómbevonatú sárgaréz.
· A forgáspont stabil alátámasztásáról masszív radiális csapágyazás gondoskodik.
· Az antiscating szerkezetet ABS gyantával szigeteltük, ez jelentősen csökkenti a visszhang jellegű torzításokat.
Műszaki adatai:
|
Modell |
MH-9B |
MH-10B |
|
Kiegyensúlyozása |
Statikusan kiegyensúlyozott |
|
|
Teljes hossza (*1) |
252 mm |
290 mm |
|
Effektív hossza (*2) |
229 mm |
254 mm |
|
Gyakorlati hossza (*3) |
214 mm |
239 mm |
|
Eltolódási szöge |
23° |
22° |
|
Javasolt hangszedő tömeg (a hangszedő tartó papuccsal együtt） |
11～28 g |
11～29 g |
|
Teljes tömege |
690 g |
710 g |
|
Túlnyúlása |
15 mm |
15 mm |
|
Letapogatási tartomány |
0,25 g (alsó skálaérték) – 6 g-on túl (3 g/360°-os elfordulás) |
|
|
Állítható magasság (*4) |
41 mm～ |
|
|
A hangszedő tartó papucs tömege |
Opcionális |
|
|
A tengelyfurat átmérője a szerelőtalpon |
16 mm Φ |
|
|
A szerelőfurat mérete |
24 mm Φ |
|
|
Rögzítési mélység |
Legfeljebb 20 mm |
|
(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.
(*2) : A hangkartalp középpontjától a tűhegyig.
(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.
(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.
Amit a Glanz márkáról tudnia kell
Masataka Hamada úr, aki annak idején a GLANZ termékeket fejlesztette a Mitachi Acoustics cégnél, most a saját új cégénél, a Hamada Electric vállalkozásanál keltette újra életre a GLANZ márkát.
Az egy nosztalgikus hangkar újraélesztéséhez kapcsolódó tervezési filozófia
Korábban a Mitachi Onkyo fejlesztési részlegénél dolgoztam, hosszú éveken át javítot-tam, szervizeltem az Ortofon SPU hangszedő családját (főleg a korábbi modelleket). Ez alatt az időszak alatt számos zenebaráttal találkoztam, akik sokat meséltek a csalódott-ságukról és hosszasan beszélgettünk arról, hogy milyennek kellene lennie az ideális hangkarnak, megvitatva a világszerte árusított ezernyi hangkarféleség előnyeit és hibáit. Számos érdekes javaslatot, ötletet is kaptam tőlük. Ezen fellelkesedve terveztem meg a GLANZ hangkart és vittem gyártásba, azzal a határozott céllal, hogy segítségével a zene hangja csendüljön fel.
A célom és az álmom az volt, hogy az eredeti, tiszta hangot halljuk. A cégünk termékei ezt a célt szolgálják, mégpedig a lehető legmagasabb szinten. Az eredeti tiszta hangzás elérése a célunk! Sajnos, a jelenleg forgalomban lévő elektronikai eszközök hangja igencsak eltávolodott az eredeti tiszta hangzástól, de amikor ennek a véleményemnek merek hangot adni, sokan vélnek excentrikusnak, kukacoskodónak, különcnek. Már csak ezért is keresem az olyan emberek társaságát, akik akárcsak egy kicsit is, de egyetértenek a nézeteimmel és a meglátásaimmal.
A GLANZ. Glanz márkanév alatt sok éven át készültek csúcsminőségű hangkarok és hangszedők, amelyek sok-sok éven át szereztek felejthetetlen örömöt az audió szerelmeseinek. Az egyedülállóan magas színvonalon megtervezett és elkészített hangkarok minden vonatkozásban figyelembe veszik a gyártásukhoz használt anyagok tulajdonságait, ami a kifinomult mérnöki tudás, a precíz gépi megmunkálás és a gondos kézi munka mellett az egyik záloga annak, hogy segítségével közelebb kerüljünk az eredeti tiszta hangzáshoz.
A GLANZ, hangkorakat igen szigorú szabályok szerint tervezzük és gyártjuk, ennek eredménye-ként kerültek a termékeink az élvonalba, segítségükkel igazi audió élményekhez juthatnak a felhasználóik. Most elmeséljük a legendás márka újjáéledésének történetét.
A Glanz kétségtelenül a világ egyik legprecízebb hangkarjainak a gyártóműhelye. Egy Glanz hangkart birtokolni annyit jelent, mint hogy egy teljesítményében és szerkezetében csaknem tökéletes termék birtokába jutott.
A Glanz 60 évnél is hosszabb tapasztalattal rendelkezik a nagypontosságú termékgyártás területén. A cég Shizuokában, Japánban lévő gyártóműhelye talán a világ jegjobban felszerelt és a legprecízebb gyártóeszközökkel rendelkező precíziós hangkar manufaktúrája. Életreszóló befektetés egy Glanz hangkar megvásárlása. Más hangkarokat egyiket a másik után vehet, de Glanz hangkarból elég egy az egész életére. Ahogy a cégvezetőnk nagyanyja mondta: „A minőség valójában olcsó”, ami alatt az értette, hogy kiváló minőségű termékből csak egyszer kell egyet vásárolnia, élete végéig ki fogja szolgálni. Nem a véletlen műve, hogy forgalmazóink és a termékeink vásárlói boldogan osztják a nézeteinket.
Glanz – A világ legjobb hangkarja? Mi úgy hisszük!
Hangkarok
A Glanz kétségtelenül a világ egyik legprecízebb hangkarjainak a gyártóműhelye. Egy Glanz hangkart birtokolni annyit jelent, mint hogy egy teljesítményében és szerkezetében csaknem tökéletes termék birtokába jutott.

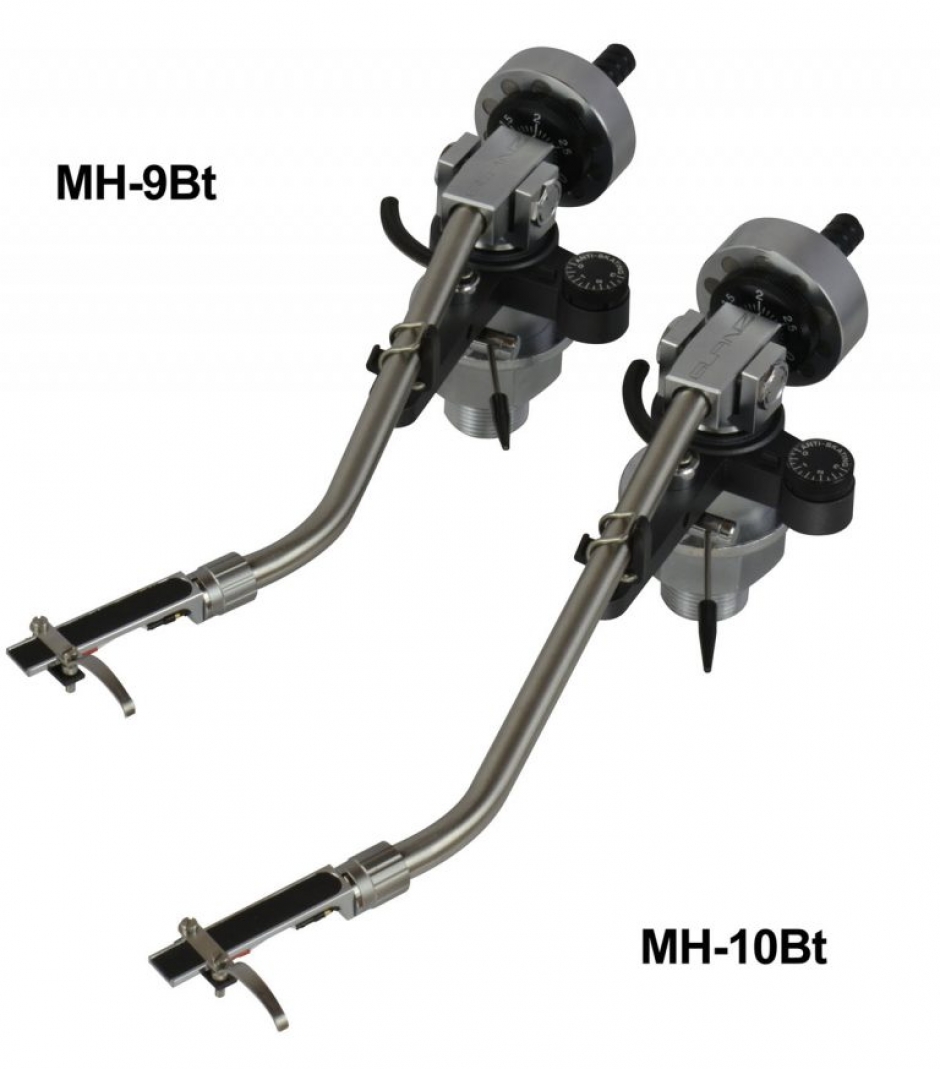

MH-9B, 10B: A B hangkarcsalád
Ez a belépő szint a legendás hangkarok világába, vállalható áron ad ízelítőt a Glanz hangkarok teremtette varázslatos hangzásvilágból. Az európai és amerikai lemezjátszókhoz 9”-os változatban készül, de a japán szuper lemezjátszó futóművekhez 10”-es változatban is gyártjuk.
· A hangkar cső és (a hangzásminőséget lényegesen befolyásoló) függőleges tengely szerkezeti elemei rozsdamentes acélból készülnek.
· A fő vezetőcső betét a rozsdamentes acélhoz közelálló tulajdonságú, stabil krómbevonatú sárgaréz.
· A forgáspont stabil alátámasztásáról masszív radiális csapágyazás gondoskodik.
· Az antiscating szerkezetet ABS gyantával szigeteltük, ez jelentősen csökkenti a visszhang jellegű torzításokat.
Műszaki adatai:
|
Modell |
MH-9B |
MH-10B |
|
Kiegyensúlyozása |
Statikusan kiegyensúlyozott |
|
|
Teljes hossza (*1) |
252 mm |
290 mm |
|
Effektív hossza (*2) |
229 mm |
254 mm |
|
Gyakorlati hossza (*3) |
214 mm |
239 mm |
|
Eltolódási szöge |
23° |
22° |
|
Javasolt hangszedő tömeg (a hangszedő tartó papuccsal együtt） |
11～28 g |
11～29 g |
|
Teljes tömege |
690 g |
710 g |
|
Túlnyúlása |
15 mm |
15 mm |
|
Letapogatási tartomány |
0,25 g (alsó skálaérték) – 6 g-on túl (3 g/360°-os elfordulás) |
|
|
Állítható magasság (*4) |
41 mm～ |
|
|
A hangszedő tartó papucs tömege |
Opcionális |
|
|
A tengelyfurat átmérője a szerelőtalpon |
16 mm Φ |
|
|
A szerelőfurat mérete |
24 mm Φ |
|
|
Rögzítési mélység |
Legfeljebb 20 mm |
|
(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.
(*2) : A hangkartalp középpontjától a tűhegyig.
(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.
(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.

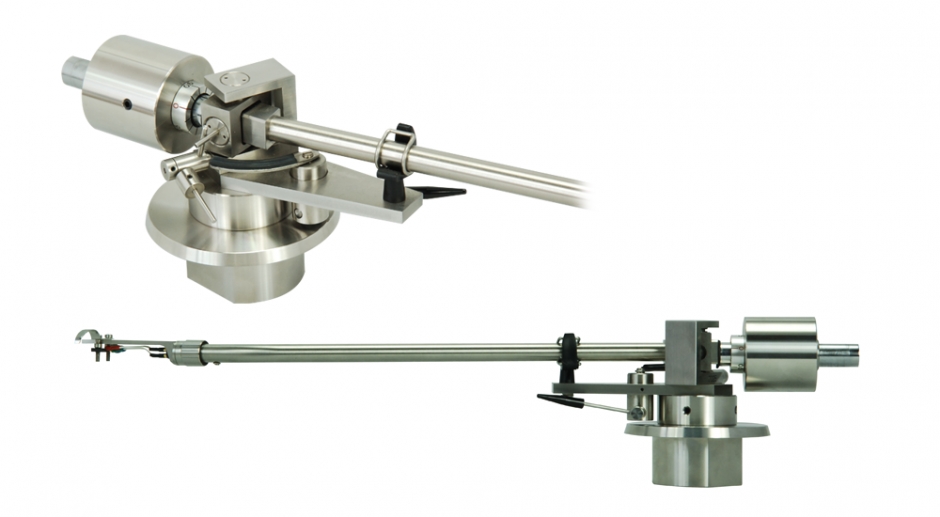

MH-94S, 104S, 124S: Az S hangkar sorozat
Ez az az első osztályú hangkarcsalád, amelyről a jeles angol szakírók azt állították, hogy "a legjobb hangkar, amelyet valaha is hallottunk". Nem fér kétség ahhoz, hogy precizitásban és hangzás-minőségben minden bizonnyal felette áll az általunk korábban gyártott ipari szabványú hangkaroknak. Az európai és az USA piacra 9”-es, a japán szuper futóművekhez 10”-es változatban gyártjuk, de egyedi megrendelésre a világ legjobb futóműveihez 12”-es változatban is elkészítjük.
· A visszaverődések teljes kiküszöbölésére nem használunk rugót az antiscating szerelvény beállító szerkezetében. (A rugók visszhangot keltenek).
· A visszhang veszélyének elkerülése érdekében a hangkarcsövön belül és az egyéb szerkezeti elemekben is igen hatásos rezgésgátló/rezgést elnyelő anyagokat és eljárásokat használunk.
· Az egyes szerkezeti elemeket nemcsak egy-egy ponton, hanem a teljes csatlakozó felületükön egyesítjük. A hangzásminőség szempontjából meghatározó négy forgáspontot nagycsapágyak támasztják alá. Ezek közül a talpcsapágy a függőleges tengely irányában igen nagy méretpontos-ságú nyomócsapágy, olyan merevítő szerkezeti felépítéssel, amely a nehéz hangkarok akadály-mentes, nagy pontosságú szabad mozgását is lehetővé teszi.
· A hangszedő tartó papucs és a csatlakozófelület egyetlen darabból készült, mentes mindenféle nemkívánatos rezonanciától, kristálytiszta, szabadon szárnyaló hangzást tesz lehetővé.
· Az ellensúly területén is több rétegű rezgéscsillapítást, rezgéselnyelést alkalmazunk, ezzel tovább javítottuk a hangzást, csökkentettük a hang esetleges elszíneződésének a veszélyét.
Műszaki adatai:
|
MODELL |
MH-94S |
MH-104S |
MH-124S |
|
Kiegyensúlyozása |
Statikusan kiegyensúlyozott |
||
|
Teljes hossza (*1) |
252 mm |
290 mm |
340 mm |
|
Effektív hossza (*2) |
229 mm |
254 mm |
305 mm |
|
Gyakorlati hossza (*3) |
214 mm |
239 mm |
290 mm |
|
Eltolódási szöge |
23 |
22 |
20 |
|
Javasolt hangszedő tömeg (a hangszedő tartó papuccsal együtt） |
15～36 g (44 g*5) |
16～45 g |
14～38 g (45 g *5) |
|
Teljes tömege |
1,02 kg |
1,05 kg |
1,11 kg |
|
Túlnyúlása |
15 mm |
||
|
Letapogatási tartomány |
0,25 g (Minimum skála) > 6 g (3 g/360 elfordulás) |
||
|
Állítható magasság (*4) |
41～70 mm |
||
|
A hangszedő tartó papucs tömege |
12 g (a csavarokkal és a kábellel együtt) |
||
|
A tengelyfurat átmérője a szerelőtalpon |
16 mm Φ |
||
|
A szerelőfurat mérete |
30 mm Φ |
||
|
Rögzítési mélység |
Legfeljebb 20 mm |
||
(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.
(*2) : A hangkartalp középpontjától a tűhegyig.
(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.
(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.
(*5) : A méreteket úgy adtuk meg, hogy az ellensúlyt 10 mm-rel eltoltuk lefele a tömegtengelyhez képest.

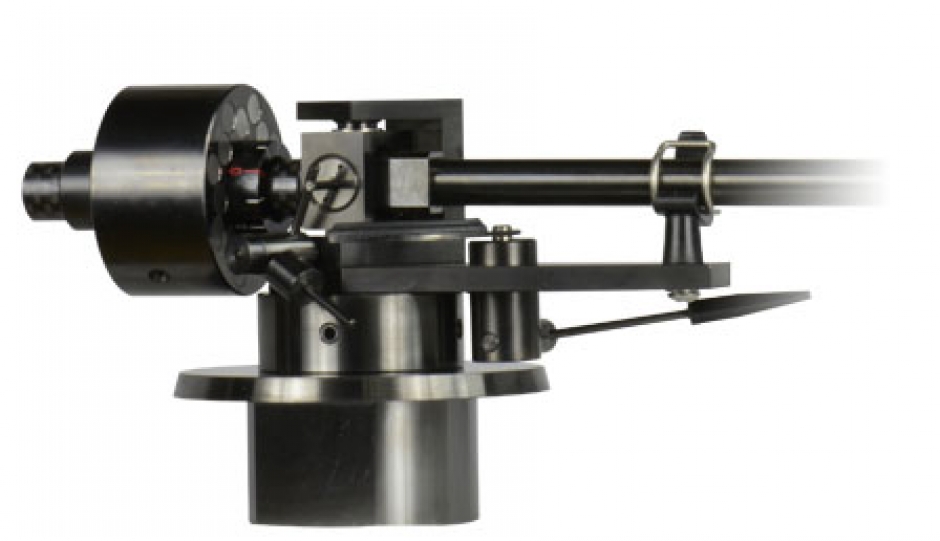

Az MH-124S Prémium hangkar
A „korona gyöngyszeme” A termékválasztékunk legmagasabb minőségű csúcsterméke, a szakértői vélemények szerint a leghitelesebben tolmácsolja a barázdákba préselt zenét.
Csak 12"-es változatban kapható!
· A tökéletességre való törekedés jegyében számos olyan módosítást, finomítást végeztünk ezen a terméken, amely messze túlmutat az S-modellnél alkamazott megoldásoknál, például:
· Mintegy 30 szerkezeti elemét DLC (Diamond-Like Carbon, gyémánt jellegű szén) bevonattal láttuk el, ami érezhetően finomította a hang-zásminőséget.
· A szénszálerősítésű acél hangkarcső igen hatékony rezgéscsillapítást biztosít.
· A hangkarcsőben igen alacsony ellenállást jelentő vékony ezüstbevonatú vezetéket használunk, selyem köpenybe burkolva, emellett hatékony rezgéscsillapítást nyújtó anyagokkal gondoskod-tunk a tökéletes mechanikus elcsatolásról.
· Az ellensúly körül négyféle anyaggal biztosítjuk a hatékony rezgéscsillapítást, ami a hangkar egészére is kihat.
Műszaki adatai
|
MODELL |
MH-124S Premium |
|
Kiegyensúlyozása |
Statikusan kiegyensúlyozott |
|
Teljes hossza (*1) |
340 mm |
|
Effektív hossza (*2) |
305 mm |
|
Gyakorlati hossza (*3) |
290 mm |
|
Eltolódási szöge |
20° |
|
Javasolt hangszedő tömeg (a hangszedő tartó papuccsal együtt） |
12～31 g (40 g) |
|
Teljes tömege |
1,12 kg |
|
Túlnyúlása |
15 mm |
|
Letapogatási tartomány |
0,25 g (Legkisebb érték) > 6 g |
|
(3 g/360°-os elfordulás) |
|
|
Állítható magasság (*4) |
41～70 mm |
|
A hangszedő tartó papucs tömege |
12 g (a csavarokkal és a kábellel együtt) |
|
A tengelyfurat átmérője a szerelőtalpon |
16 mm Φ |
|
A szerelőfurat mérete |
30 mm Φ |
|
Rögzítési mélység |
Legfeljebb 20 mm |
(*1) : Az ellensúly tengelyvégtől a hangszedő tartó papucs csatlakozójáig.
(*2) : A hangkartalp középpontjától a tűhegyig.
(*3) : A hangkartalp középpontjától a lemeztányér középpontjáig.
(*4) : A tartóváz felső felületétől a hangkarcső vízszintes magasságáig.
A hangkarjaink műszaki alapjai
A THE GLANZ esetében a legnagyobb kihívás, hogy legyőzzük a mechanikus rezgéseket
A főbb szerkezeti tulajdonságok:
A hangkarjaink műszaki alapjai
· A felhalmozott fedettség és a maszatolás kiküszöbölésével sokkal közelebb kerültünk a tiszta eredeti hangzáshoz.
· A nehezen, csak sok fáradsággal megmunkálható rozsdamentes acél használatával súlyt és tekintélyt kapott a THE GLANZ, emellett a hangzásminőség is sokat javult.
· Sikeresen csökkentettük a kiegészítő szerkezeti elemek (a segédeszközök és az azokkal együtt működő egyéb elemek) által keltett nemkívánatos apró zajokat és a nyomócsapágy alkalmazásával a lehetetlenség határáig növeltük a statikusan kiegyensúlyozott kar érzékenységét.
A mechanikus rezgések hiánya miatt keletkezett harmonikus torzítás kiküszöbölése
Az analóg lemezeken a lemezfelületbe vésett barázdákat találunk. A barázdafal felületének görbülete által kódolt jel hiteles megszólaltatásának egyik legfontosabb tényezője a hangszedővel szervesen egybeépített, kellően merev és nagy tömegű hangkar. Általában véve a tűszárban keletkező mechanikus rezgés nem alakítható át elektromos jellé, a rezgés a hangkarban marad, ami hangminőségveszteséget jelent. Ez torzuláshoz vezet, harmonikus felhangokat ad a barázdából kiolvasott jelhez (torzul a hang), felfele tolódik el a hangszín, soványabbá válnak a mélyek és természetellenes tónust kap a hangzás. Éppen ezért a THE GLANZ ennek a probléma-körnek a megoldására összpontosította az erejét és a sok év alatt szerzett tudásával és tapasz-talatával megoldást is talált rá.
A sok éves kutatómunkával megszerzett tudásunkat hasznosítva tökéletesítettük a rezgések átadásának módját.
Ügyes kezű mérnökeink és nagy szaktudású mestereink a THE GLANZ hangkar és hangszedő együttesnél megoldást találtak a hangszedő és a hangkar tökéletes mechanikus egyesítésére. A THE GLANZ gyártási előírásai igen szigorú redelkezéseket tatalmaznak a gyártás minden munka-fázisára, különös figyelmet fordítunk a nehézségi erő és a nyomaték forgáspontjának pontos meghatározására és arra a pontra, amelyen keresztül a rezonancia továbbterjed. Ennek megfe-lelően tudjuk kiválasztani a megfelelő és tökéletesen együttműködő csillapító anyagokat és megoldásokat, valamint a hangkar anyagául szolgáló rozsdamentes acél anyagösszetételét, ügyelünk a megmunkálás pontosságára és az esztergálási, marási műveletek precizitására.
Azt mondanunk sem kell, hogy minden egyes darab gondos kézi munkával készül a lehető legnagyobb méretpontossággal, a termékeinket művészi gonddal, műtárgyként készítjük el.
Minden elkészült hangkart meghallgatási próbának vetjük alá, minden műfajban jól ismert lemezek meghallgatásával és a fülünkre hallgatva végezzük el az esetleg szükséges finombeállításokat.
Tiszta hangot állítunk elő, megdöbbentő csenddel
A rendkívüli precizitással megmunkált THE GLANZ termék mentes minden felesleges sallangtól és extravaganciától, az egyszerűség és a szépség szimbólumaként tekintünk rá. Az egyetlen dísz a rendszerben talán a kifinomult műgonddal megtervezett karemelő szerkezetünk. Akit azonban zavar ez a „cicoma”, a hangkaremelő nélkül is használhatja a hangkart, meg még néhány más tartozékot is elhagyhat és a lehető legkevesebb szerkezeti elemmel élvezheti az abszolút tiszta hangzást. A hangkarhoz akár különösen nehéz Ortofon hangszedőt, vagy ultrakönnyű csúcsminő-ségű egyedi hangszedőt egyaránt használhat.
THE GLANZ olyan tökéletes, mint egy művészi alkotás.
Lágy, művészi gonddal kivitelezett görbület, tökéletesen kiegyensúlyozott méret és tömeg és a legfinomabb minőségű rozsdamentes acél fénye libabőrössé teszi a szemlélődőt. Végülis (és ez nem túlzás) ez a hangkar a természetes tiszta hangzás megteremtése érdekében folytatott sokéves kutatásunk és munkánk eredményeként született. Amikor kézbe veszi és meghallgatja, le fog döbbenni a szerkezet hangzásától, inenntől aligha mondhatjuk a hangkarunkra, hogy az csak egy „tartozék”.
A hagyományos már történelmi név alatt a korunk igényeinek megfelelő tartalommal töltve a THE GLANZ újra a középpontba került és büszkén viseli az új koronáját!
A tervezési koncepció
Amennyiben nincs megfelelően rögzítve a hangszedő tű forgásközéppontja, a rugó beremegése jelveszteséget eredményez, amint az a lejjebb látható ábrán is látszik: nem tökéletes az audió jelkimenet és a jelveszteség okán szegényessé válik a hangzás, a fülünnkel pedig a lejátszás alatt ezt torz jelként (harmonikus torzítás) érzékeljük.
A kimeneten keletkező elektromos jel = a tű mozgásának amplitúdója mínusz a hangszedő testének nemkívánatos beremegése.
A jelveszteség a karon keresztül a teljes szerkezetet beremegteti, ez a torzult jel visszakerül a hangszedőre, ami öngerjesztő folyamatként újabb torzulást eredményez. Éppen ezért elsőrangú fontosságú, hogy megakadályozzuk ezt a folyamatot a karban.
Igen fontos a kar gyártásához használt anyag fajtája és minősége is, a puha, könnyen görbülő, deformálódó anyagból készült kar újabb jelveszteséget okoz. Az is fontos, hogy csak olyan anyagokat használjunk, amelyek a nagyfrekvenciás jeleket is kezelni tudják. Egy nagyon egyszerű hasonlattal az alábbiak szerint tudjuk szemlélteni az anyagválasztás logikáját: A fanyelű kalapáccsal dolgozva alig valamit érez a kalapácsfej beremegéseiből, ahogy szöget üt vele be. A vasnyelű, tiszta fém kalapács esetében viszont közvetlenül a kezére vezeti át a kalapácsnyél a kalapácsfej keltette rezgéseket.
Fontos az is, hogy olyan anyagból és olyan kivitelben készüljön a hangkar, amely megfelelő kötésszilárdsággal rögzíthető a talphoz, a lemezjátszó vázához és amely biztosan meg is tartja azt. (Talán még emlékszenek rá, volt egy olyan szerkezet korábban, amely acélrugókat használt a hangkar rögzítéséhez. Az viszont fizikai törvényszerűség, hogy a hangszedőben keletkezett rezgés gerjeszti a szerkezet mozgását, a rugó ennek megfelelően rezonálni kezd és az így keletkezett eltorzult hangjel visszakerül a hangszedőbe). Egy egyszerű visszhangkép lesz az eredmény, ha elfeledkezik erről a fizikai törvényszerűségről.
Amennyiben megvizsgáljuk a hangkar mechanikus impedancia hurkát, látni fogjuk, hogy több helyen is keletkezhet rezgés és az a teljes szerkezeten áthalad. Vegyük az alábbi példát: a nappali valójában nem sokban különbözik a fürdőszobától, itt is a falakról, a határolófelületekről visszaverődő hangokat érzékeljük és bizony az eredeti jelhez képest torz alakban éri el az a fülünket. Azt már tudjuk, hogy létezik a torzulás, éppen ezért fontos, hogy olyan szerkezetet hozzunk létre, amely a jel felerősödésének gátlása nélkül csillapítja a rezgéseket. Lágy anyagból készült szerkezet esetén ugyan az anyag hatékonyan nyeli el a torzult hangokat, de ugyanakkor erősen csillapítja a jelszintemelkedés mértékét.
Mi tagadás, a legtöbbször úgy hallgatunk lemezeket, hogy fogalmunk sincs ezekről a történések-ről. Képzelje el azt a hangzásélményt, amiben része lehet, ha olyan szerkezeten hallgatja a zenét, amely kiküszöböli ezeket a torzulásokat és azok forrásait, helyette az eredeti tisza hangzást fogja hallani. Éppen ezért javasoljuk, hogy keresse fel a viszonteladónkat és hallgassa meg, mit értünk mi a tisza hangzás reprodukálása alatt! Szívet melengető érzésben lesz része!
Amennyiben a készüléket megvásárolva nem érzi azt a mértékű javulást, amit a bemutató teremben hallott, viszgálja át a rendszere egyéb alkotóelemeit! Gondos elemzéssel és a tapasztalt hibák kiküszöbölésével aprólékos munkával garantált lesz a siker!
A B Series tervezési alapelvei
Ez az MH-9B / 10B modellekre vonatkozik
„A legegyszerűbb a legjobb” vezéréőelvet szem előtt tarva dolgoztunk azon, hogy a nemkívánatos rezgéseket a lehető legnagyobb mértékben kiküszöbölő megoldást találjunk annak érdekében, hogy megszüntessük a torz hangzás forrását.
A hangkar legfontosabb kiegészítő szerkezeti elemeit, vagyis a hangkar támasztóbakot / a hangkar emelőt / az antiscating szerkezetet lágy műanyagból (ABS) készítettük, hogy érezhetően csökkenthessük a nemkívánatos rezgéseket.
A hangkar cső kemény, merev rozsdamentes acélból készült, mivel mint tudjuk, ez a szerkezeti elem meghatározó mértékben befolyásolja a hangminőséget. Eredményeként érezhetően javult a hangminőség, krisztálytiszta hangzás lett az eredmény.
Amennyiben gyenge szerkezet a hangzásminőség szempontjából meghatározó fontosságú alátámasztás, akkor a keltett rezgések hatására inogni, visszhangozni kezd a hangkar és ezzel közvetlenül negatív irányban befolyásolja, vagyis rontja a hangminőséget. Ebben a készülékben a négy nagy csapágy biztos alapokon nyugszik, ami meggátolja a rezonanciát és a remegést, így biztonságosan és torzításmentesen tapogathatja le a hangszedő a hangkar barázdafalait.
Az egyes szerkezeti elemek találkozási pontjait úgy terveztük meg és alakítottuk ki, hogy pontosan megmunkált felületen, szorosan érintkezzenek, lehetőség szerint kerültük a ragasztóanyagok használatát. Különösen nagy figyelmet és szakértelmet feltételez a csapágyak szerelése.
Nagyon sok feladatot adott a hangkar ívének pontos meghatározása és kialakítása, figyelembe véve azt, hogy nem lehet egy nehezen egyensúlyban és kézben tartható szerkezet. (Gondoljon csak arra, hogy mekkora erőkifejtés és kézügyesség kell egy L-alakú rúd egyensúlyban tartásához és mozgatásához!) Az ideális vonalvezetés és forma kimunkálása mellett rezgésgátló szerkezeteket építettünk be a legalkalmasabb pontokon, így hatékonyan tudtuk csillapítani, illetve elkerülni a nemkívánatos rezgéseket.
Az ellensúly szakaszon kétféle rezgéscsillapító anyagot, megoldást használtunk: 1 – alumínium és 2- műanyag (ABS) szerkezeti elemeket építettünk be annak érdekében, hogy nagy felületen nyeljék el a nemkívánatos rezgéseket.
Az S Series tervezési elvei
Ez a rész az MH-94S/104/124S és MH-124SD modellekre vonatkozik
A test főbb szerkezeti elemei kemény rozsdamentes acélból készültek. Rendkívüli nehézségekkel jár az anyag megmunkálása, de eredményeként büszkén állítjuk, hogy a hangminőség egyedülállóan kimagasló lett. Amennyiben gyenge szerkezet a hangzásminőség szempontjából meghatározó fontosságú alátámasztás, akkor a keltett rezgések hatására inogni, visszhangozni kezd ahangkar és ezzel közvetlenül negatív irányban befolyásolja, vagyis rontja a hangminőséget. Ebben a készülékben a négy nagy csapágy biztos alapokon nyugszik, ami meggátolja a rezonanciát és a remegést, így biztonságosan és torzításmentesen tapogathatja le a hangszedő a hangkar barázdafalait.
Részletesebben kifejtve a függőleges tengely alsó csapágya nagypontosságú nyomócsapágy, ami merev, stabil alátámasztást biztosít, ez pedig a nehéz karok igen pontos mozgatását is lehetővé teszi, ami nagymértékben javítja a szerkezet letapogatási képességét.
A hangkarcső hangminőséget legjobban befolyásoló kritikus részénél a nemkívánatos rezgések csillapítására a hangkarcsövön belül szénszálas merevítést alkalmaztunk, amit egy polimer szálakból szőtt rezgéscsillapító réteggel vontunk be. A hangszedőről érkező alacsony szintű jelet továbbító vezetőket alacsony ellenállású ezüstszálakkal sodortuk körbe, amit polimer szálakból font harisnya takar, tökéletes rezgéscsillapítást biztosítva a vezetőknek. (Ezt a megoldást az SD modelleknél használjuk.)
Az egyes szerkezeti elemek találkozási pontjait úgy terveztük meg és alakítottuk ki, hogy pontosan megmunkált felületen, szorosan érintkezzenek, lehetőség szerint kerültük a ragasztóanyagok használatát. Különösen nagy figyelmet és szakértelmet feltételez a csapágyak szerelése.
Nagyon gondosan ügyeltünk arra, hogy a hangkarcső ívelése ne fejtsen ki felesleges erőhatást a csapágyakra és a tartószerkezetre. Gondoljon csak arra, hogy mennyivel nagyobb erőkifejtés és kézügyesség kell egy L-alakú idom egyensúlyban tartásához és mozgatásához, mint egy egyenes rúdéhoz. A hangkarcső kritikus részeinél rezgésgátló szerkezeteket építettünk be a legalkalmasabb pontokon, így hatékonyan tudtuk csillapítani, illetve elkerülni a nemkívánatos rezgéseket.
Az ellensúly szakaszon többféle rezgéscsillapító anyagot is használtunk: 1, 2, 3 és (az SD model-leknél) 4, ezeket úgy alakítottuk ki és helyeztük el, hogy minél nagyobb felületen oltsák ki a nem-kívánatos rezgéseket. Az 1-es ponton a gumianyagot hosszú csavarok rögzítik biztonságosan, így nem kell aggódniuk a készüléktulajdonosoknak amiatt, hogy idővel elveszti a szerkezet a haté-konyságát.
A fő ellensúly szakasznál nagyfajsúlyú wolframot adtunk a rozsdamentes acélhoz, így közelebb került a tömegközéppont az alátámasztási ponthoz. A rozsdamentes és a wolfram elemeket gumibetét rögzíti egymáshoz, ami tovább csillapítja a nemkívánatos rezgéseket. (Ezt a megoldást az SD modelleknél alkalmaztuk.)
Az MH-104/124S modelleknél többféle anyagból készült hármas csillapító rendszert alkalmazunk.
Az MH-124SD modellnél többféle anyagból készült négyszeres csillapító rendszert alkalmazunk.
Azáltal, hogy az egyedi gyártástechnológiánkkal a hangkart és a hangszedő tartó papucsot egyet-len darabból készítettük el, nagymértékben csökkentettük a két szerkezeti elem találkozásánál a más megoldásoknál fellépő vibrációt. Amennyire lehetett, kerültük a felesleges szerkezeti eleme-ket és sallangokat, így az egyébként sokkal nagyobb fajsúlyú rozsdamentes acélból készült hang-karunk tömege alig lett nagyobb a más gyártók által alumíniumból készített hangkarok tömegénél. Így a hangszedőt stabilan rögzítő és a munkáját jelentős mértékben megkönnyítő rendkívül könnyű, ugyanakkor igen stabil és rezonanciaszegény szerkezetet alkottunk. Az S modellben lévő gumi, az SD modellbe épített szénszálas betét hatékonyan nyeli el a szerkezet felsőbb szakaszán keletkező nemkívánatos jeleket.
Mivel ez a karcsú és kis tömegű szerkezet (csak 10 mm széles, a hangszedő középpontjához közel támasztható alá) közvetlenül a középponthoz köthető, mérhetően csökken a vibráció, ami tovább javítja a rendszer hangzásminőségét.
A "Phasemation" a japán Kyodo Denshi Engineering Co., Ltd. hi-fi audio termékeinek a márkaneve. (Ennek megfelelően a korábban „Phase Tech” néven forgalmazott termékei neve is "Phasemation" névre változott.)
A "Phasemation" név a "Phase" (fázis) és az "Information" név ötvözete. A magas hangzáshűségű, vagyis HiFi audió alapvető feladata az, hogy a jobb és bal csatornára kiadott jelekkel hitelesen, életszerűen reprodukálja az adott adathordozón rögzített zenei információt. Ennek a célnak az elérésében meghatározó fontosságúak a csatornák közötti fázisjellemzők és erre a felismerésre alapozva hoztuk létre a vállalkozásunkat.
A vállalkozásunk gyökereit magas műszaki színvonalú elektronikai mérőműszerek tervezésében és gyártásában találja meg. A cég valójában egy mérnöki tervező iroda, a legfontosabb termékeink az önvezető rendszerekhez szükséges technológiai és technikai eszközök, amelyeket a saját fejlesztésű technológiánk felhasználásával alakítottunk ki. Az ezen a téren szerzett ismere-teink és tudásunk hasznosításával kerültünk abba helyzetbe, hogy a korszerű technológiánk és széleskörű ismeretanyagunk felhasználásával egyedülállóan magas színvonalú HiFi audió készülékeket és eszközöket gyártsunk, amelyek a rendkívül pontos fázisjellemzőik révén váltak világszerte ismertté és elismertté.
A célunk, hogy úgy reprodukáljuk a hallgató előtti és mögötti térben a konzervált hangot, hogy úgy érezze, hogy előtte játszanak a zenészek, a hallgató az adott előadás helyszínén érezhesse magát és megérthesse, megtapasztalhassa az előadók és az előadott zeneművek által tolmácsolt üzeneteket, érzelmeket. Úgy gondoljuk, hogy pontosan ez a megfelelő minőségű sztereó készülékek legfőbb feladata. A célunk elérése érdekében gondosan megtervezett és megfelelő fázis-jellemzőkkel rendelkező szerkezeti elemeket, áramköröket és rezgésgátló megoldásokat kell kifejlesztenünk és a gyakorlatban is megvalósítanunk, hogy az elvárt színvonalon és minőségben szólalhassanak meg az eszközeink és valóban az élő zene varázsát biztosítsák a hallgatók otthonában. Ezt szem előtt tartva és figyelembe véve jelenünk meg újabb és újabb termékeinkkel a piacon.
Azt is tudjuk, hogy bármilyen gondosan tervezzük és gyártjuk is az eszközeinket, aligha megoldható, hogy azok 100 %-os hatékonysággal szólaltassák meg az eredeti élő zenét. Tudnunk kell, hogy ezek csak technikai eszközök, aligha pótolhatják az élő muzsikusokat. Mindazonáltal továbbra is arra törekszünk, hogy a készülékeink hangja a lehető legközelebb kerüljön ahhoz a hangzásvilághoz, amit csak az élő előadás tud nyújtani, hogy a készülékeinket hallgatók úgy érezhessék, hogy előttük játszanak a zenészek. Ennek eléréséhez elengedhetetlenül fontos a pontos térleképezés. Éppen ezért úgy tervezzük az eszközeinket, hogy megőrizzék a pontos és precíz fázisjellemzőket. A Phasemation elkötelezett a lehető legjobb sztereó hangzás megteremtésére, hogy vissza tudja adni a hangversenytermekben átérezhető élményt. A termékeink fejlesztése során mind nagyobb mértékben támaszkodunk a korábbi készülékeinket megvásárlóktól és használóktól kapott visszajelzéseikre. Célunk az, hogy ezeket a számunkra fontos felhasználói véleményeket, kívánságokat figyelembe véve dolgozzunk a termékeink továbbfejlesztésén, illetve új eszközök kifejlesztésén. Célunk az, hogy minél több lehetséges felhasználóval oszthassuk meg világszerte az igazi sztereó hangzás élményvilágát.
・A bevált termékeinket a lehető legtovább igyekszünk gyártásban tartani, a célunk az, hogy a megvásárolt termékeket is minél tovább tudják meghibásodásoktól mentesen használni a készüléktulajdonosok.
・Felelőséggel tartozunk az általunk gyártott és értékesített termékek iránt, éppen ezért ügyfeleink számára magas színvonalú szerviz- és karbantartási szolgáltatást biztosítunk közvetve, vagy a forgalmazó partnereinken keresztül.
HANGSZEDŐ TERMÉKEINK
MC (mozgótekercses) hangszedőink
PP-2000 - MC hangszedő
A Phasemation zászlóshajója az MC hangszedők termékpalettán. Tökéletes élethűséggel adja vissza a zenét és még az előadó művész lemezbarázdába préselt szenvedélyét, hangulatát is képes kiolvasni és tolmácsolni.
A Phasemation cégnél folyamatosan dolgozunk a vállalkozásunk alap-jait megteremtő hangszedők fejlesztésén és továbbfejlesztésén. A folyamatos fejlesztés eredményeként sikerült megoldást találnunk a hangszedő és a tű oldalirányú nemkívánatos elmozdulásainak megakadályozására, a minden korábbinál jobb térleképezésre, elevenebbé, életszerűbbé tudtuk tenni a közép- és a felső tartományt, természetesen szólnak a mélyei. Mindezek alapján joggal nevezzük ezt a hang-szedőt termékeink ékkövének.
A PP-2000 MC hangszedő legfőbb jellemzői:
Új tervezésű mágneskör
A PP-1000 mágneskörének felülvizsgálata után döntöttünk arról, hogy új mágneskört tervezünk a csúcskategóriás hangszedőnkhöz. Mágnesanyagként megtartottuk a permendurt (ez egy vas-kobalt-vanádium ötvözet), de újraterveztük a mágnesjáromot (yoke).
Eredményeként új formájú, a korábbinál jobb hatásfokú és egyenletesebb mágnesteret eredményező szerkezetet sikerült létrehoznunk.
Ezzel a kimenő jelszint is nőtt anélkül, hogy meg kellett volna növelnünk a rezgést keltő szerkezet tömegét.
A rezgést keltő rendszer újratervezése
Teljesen újraterveztük a rezgéskeltő rendszert, hogy javítsunk a hangzásminőségen, a csatornaegyensúlyon, a hangzás kiegyensúlyozottságán. A mozgó tekercsben keletkező igen alacsony feszültségű jel minőségének javítására tovább tökéletesítettük a csillapító elemeket, új anyagot használtunk a nemkívánatos rezgések csillapítására, így minden korábbinál életszerűbb, természetesebb hangzást élvezhetünk.
Megtartottuk a legjobb hangzás eléréshez szükséges jól bevált anyagokat
A PP-1000 hangszedőben már bizonyítottan jó hangzást eredményező anyagokat az új zászlóshajónkban is megtartottuk: A tűszár itt is tiszta boron, ennél jobbat még nem találtunk. A mágnestekercs anyaga 6N tisztaságú oxigénmentes rézhuzal, a tekercs csévetest tiszta vas. A vezetékcsillapítót és más egyéb szerkezeti anyagokat is a PP-1000 hangszedőből örökítettük át az új csúcstermékünkbe.
A hangszedő teste továbbra is a DLC (Diamond Like Carbon, gyémántszerű szén)*1 maradt, ami a többi hangszedőnk esetében is jól bizonyított és bevált. A ház rendkívül merev, ugyanakkor tökéletesen csillapítja a nemkívánatos rezgéseket, így nem keletkeznek a hangzásminőséget rontó mellékzörejek.
*1 DLC (Diamond Like Carbon, gyémántszerű szén): Ez egy egyedi gyártástechnológiával, gőz alapú szintézissel előállított szénfilm. A keletkező anyag igen merev, nagyon jó az elektromos szigetelő képessége, elektromos és szilárdsági jellemzői közel állnak a gyémántéhoz.
Tűcsere
Az esetlegesen sérült, netán elkopott tű cseréje ügyében keresse a hangszedőt forgalmazó segítségét!
A PP-2000 hangszedő műszaki adatai:
|
Az áramgenerálási módszer |
Mozgótekercses hangszedő |
|
Impedanciája |
4 Ohm |
|
Javasolt tűnyomó erő |
17 – 20 mN (1,7-2,0 gramm) között |
|
Kimenő feszültségszint |
0,3 mV (vízszintes irányban, 1 kHz-en, 50 mm/s elmozdulás mellett) |
|
Engedékenysége |
8,0 x1 0(e-6) cm/dyne |
|
Frekvencia átvitele |
10 Hz – 30 kHz |
|
Csatorna elválasztása |
30 dB, vagy nagyobb (1 kHz-en) |
|
Csatorna egyensúlya |
1 dB-en belül (1 kHz-en） |
|
Javasolt üzemi hőmér-séklet tartomány |
20 ℃ - 26 ℃ |
|
Nettó tömege |
14,3 g |
|
A tűhegy típusa |
Gyémánt (vonalban érintkező /line contact/ érintkezés, görbület 0,03 × 0,003 mm) |
|
Tűszár |
Tiszta boron, Ø0,26 mm |
|
Mágnes |
Szamárium-kobalt mágnes |
|
A mágneskört alkotó anyag |
Permendur |
|
Talp |
Rozsdamentes (Gyémántszerű szénfilm bevonat) |
|
A hangszedő teste |
Duralumínium (Gyémántszerű szénfilm bevonat) |
PP-1000 - MC hangszedő
Alacsony impedanciájú MC hangszedő, amely a zene hiteles megszólaltatása mellett arra is képes, hogy kiolvassa a lemez barázdáiból az előadó, a művész zenéhez való viszonyát és az előadói szenvedélyét is tolmácsolja.
A Phasemation tevékenységét hangszedők tervezésével és gyártásával kezdte. Az első hangszedője, a P1 bő10 éve jelent meg a piacon, azóta is folyamatos az új termékek fejlesztése, amelynek során hatalmas tudásanyag, know-how gyülemlett fel. Az egyik legfontosabb felismerésünk a mély- és magasfrekvenciás jelösszetevők természetes, friss hangzásban betöltött szerepe, de megtanultuk azt is, hogy hogyan kell és lehet a testes mélyhangokat a zene, a harmónia szövetébe ágyazni úgy, hogy tökéletesen hitelessé váljék a hangzásélmény. Felgyülemlett tudásunk megtestesítése a PP-1000 MC hangszedő, amely igen sok vonatkozásban tér el a hagyományos építésű hangszedőktől.
A PP-1000 MC hangszedő legfőbb jellemzői
Újratervezett mágneskör
Teljesen újragondoltuk a P-1G mágneskörét, eredményeként új formai kialakítást kapott az elülső mágnesjárom (yoke) és a pólusvas. A módosítások révén nőtt a hangszedő hatásfoka és egyenletesebb lett a mágnesáram eloszlása. A kimenő feszültségszintet is sikerült úgy növelnünk, hogy változatlan maradt a hangszedő tömege.
A ház szerkezetét is újragondoltuk
Az alapoktól újragondoltuk a P-1 testét is, hogy a lehető legjobb hangzásminőséget tudjuk elérni. A talplemezt és a hangszedő házat rozsdamentes acélra, illetve duraluminra cseréltük. Emellett az egész szerkezet DLC (gyémánt jellegű szén) *1) bevonatot kapott; ezáltal a hangminőség a szerkezet merevségének és kiváló rezgéscsillapító tulajdonságainak köszönhetően oly mértékben javult, hogy az új hangszedő a termékpalettánk csúcsát jelentő termékek közé került.
*1 DLC (Diamond Like Carbon, gyémántszerű szén): Ez egy egyedi gyártástechnológiával, gőz alapú szintézissel előállított szénfilm. A keletkező anyag igen merev, nagyon jó az elektromos szigetelő képessége, elektromos és szilárdsági jellemzői közel állnak a gyémántéhoz.
A legjobb hangzás érdekében a már bevált anyagokat is átörökítettük
A P-1G és egyéb hangszedőkben már bizonyítottan jó hangzást eredményező anyagokat az új zászlóshajónkban is megtartottuk: A tűszár itt is tiszta boron, ennél jobbat még nem találtunk. A lengőtekercs anyaga 6N tisztaságú oxigénmentes rézhuzal, a tekercs csévetest tiszta vas.
Tűcsere
Az esetlegesen sérült, netán elkopott tű cseréje ügyében keresse a hangszedőt forgalmazó segítségét!
A PP-1000 hangszedő műszaki adatai:
|
Az áramgenerálási módszer |
Mozgótekercses hangszedő |
|
Impedanciája |
4 Ohm |
|
Javasolt tűnyomó erő |
17-20 mN (1,7 – 2,0 gramm) között |
|
Kimenő feszültségszint |
0,29 mV (vízszintes irányban, 1 kHz-en, 50 mm/s elmozdulás mellett) |
|
Engedékenysége |
8,0 x1 0(e-6) cm/dyne |
|
Frekvencia átvitele |
10 Hz – 30 kHz |
|
Csatorna elválasztása |
30 dB, vagy nagyobb (1 kHz-en) |
|
Csatorna egyensúlya |
1 dB-en belül (1 kHz-en） |
|
Javasolt üzemi hőmér-séklet tartomány |
20 ℃ - 26 ℃ |
|
Nettó tömege |
14,3 g |
|
A tűhegy típusa |
Gyémánt (vonalban érintkező /line contact/ érintkezés, görbület 0,03 × 0,003 mm) |
|
Tűszár |
Tiszta boron, Ø0,26 mm |
|
Mágnes |
Szamárium-kobalt mágnes |
|
A mágneskört alkotó anyag |
Permendur |
|
Talp |
Rozsdamentes (Gyémántszerű szén-film bevonat) |
|
A hangszedő teste |
Duralumínium (Gyémántszerű szén-film bevonat) |
PP-Mono - Mono MC hangszedő,
amely a hiteles zenei megszólalás mellett még arra is képes, hogy az előadó művészek lemezbarázdákba vésett zenei szenvedélyének is hangot adjon. A Phasemation régóta várt mono hangszedője.
Sok audiofil zenerajongó továbbra is ragaszkodik a mono megszólalta-táshoz. Sokan vallják azt is, hogy a forgalomban lévő mono hangszedők jó része nem nyújt kielégítő hangzásteljesítményt. Éppen ezért, meglehetősen hosszú fejlesztési időszak után a Pasemation a mono hangszedők terén is megteremtette a magas szintű harmóniát ”a friss, eleven közép- és felsőtartomány, valamint a rezonáns mélyfrekvenciás hangtartomány” között.
A vállalkozásunk újraindulásának 10. évfordulájára hoztuk forgalomba a PP-Mono hangszedőnket, amelyben a 10 éves kutatási-fejlesztési munkánk eredményét sűrítettük.
A termék legfőbb jellemzői és fejlesztési koncepciója
Legfőbb jellemzői
1. Újratervezett mágnesrendszer
Újraterveztük a mágnesrendszer formáját és belső felépítését is, növelve a hatékonyságát és megnövelve a rendszer felbontóképességét a mono lemezek minél tökéletesebb minőségben történő lejátszásához. A tűhegy sugarát a minél tökéletesebb kiolvasáshoz 1,0 mil. értékre állítottuk be. Tűszárként a mono lemezekhez alkalmasabb, könnyű és erős alumíniumot választottuk. Az eredetileg tervezett mágnestekercset kombinálva vele tökéletes hangzásteret és friss hangzást kaptunk, ami nem egyszerűen megoldható feladat a mono hangszedők világában.
2. Erős vázszerkezet
A hangszedő talplemeze és doboza rozsdamentes acélból, illetve duralumíniumból készült. Emellett DLC (Diamond Like Carbon, gyémántszerű szén) *1) bevonatot kapott, ami tovább növeli az eszköz szilárdságát és kiváló rezgéscsillapító hatású anyag.
*1 DLC (Diamond Like Carbon, gyémántszerű szén): Ez egy egyedi gyártástechnológiával, gőz alapú szintézissel előállított szénfilm. A keletkező anyag igen merev, nagyon jó az elektromos szigetelő képessége, elektromos és szilárdsági jellemzői közel állnak a gyémántéhoz.
3. Átörökítettük a csúcsminőségű hangzás elérésében bevált anyagokat, összetevőket
A PP Mono hangszedőbe is átörökítettük a többi csúcsminőségű hangszedőnkben már jó szolgálatot tett alábbi anyagokat és elemeket: szamárium-kobalt mágnest, a 6N tisztaságú oxigénmentes rézből készült mágnestekercset, a tiszta vas csévetestet és még néhány más elemet.
Az esetlegesen sérült, netán elkopott tű cseréje ügyében keresse a hangszedőt forgalmazó segítségét!
A PP-Mono hangszedő műszaki adatai:
|
Az áramgenerálási módszer |
Mozgótekercses hangszedő |
|
Impedanciája |
4 Ohm |
|
Javasolt tűnyomó erő |
20 mN (2,0 gramm) |
|
Kimenő feszültségszint |
0,38 mV (vízszintes irányban, 1 kHz-en, 50 mm/s elmozdulás mellett) |
|
Engedékenysége |
8,0 x10(e-6) cm/dyne |
|
Frekvencia átvitele |
10 Hz – 30 kHz |
|
Csatorna egyensúlya |
1 dB-en belül (1 kHz-en） |
|
Nettó tömege |
14,7 g |
|
A tűhegy típusa |
Gyémánt (kerek /conical/ tűhegy, görbület 0.025 mm /1 mil/) |
|
Tűszár |
Alumínium |
|
Mágnes |
Szamárium-kobalt mágnes |
|
A mágneskört alkotó anyag |
Permendur |
|
Talp |
Rozsdamentes (Gyémántszerű szén-film bevonat) |
|
A hangszedő teste |
Duralumínium (Gyémántszerű szén-film bevonat) |
PP-200 - sztereó MC hangszedő
Hitelesen szólaltatja meg a zenét, emellett még az előadóművész szenvedélyéről is képet kaphatunk általa.
A termék legfőbb jellemzői és tervezési koncepciója
Mind több lehetséges felhasználónk kérte, hogy hozzunk létre egy belépő szintű Phasemation hangszedőt. A markáns piaci igénynek engedve jelentünk meg a PP-200-as modellel, amely a csúcsmodelljeink szellemiségét és főbb jellemzőit örökölte. A PP-200 valamivel alacsonyabb szinten nyújtja mindazt, ami a csúcsmodelljeinket jellemzi. A PP-200 felbontása, térleképezése is a nagy modellekre jellemző színvonalú, a középtartománya és a felső regiszterek frissek, elevenek és a nagy testvérmodellekhez hasonlóan ennek a hangszedőnek is testes, de tiszta mélyei vannak.
Nagy teljesítményű, neodimium mágnesekkel készült mágneskör.
A mágneskör kialakításához neodimium mágnest használtunk. Ez a kimenő feszültségszintet is növeli, de ugyanakkor testes, dinamikus hangzást is biztosít.
A rezgésgátló rendszer újratervezésével jelentősen növeltük a hangszedő letapogatási képességét.
A rezgésgátló rendszer újratervezésével és javításával érezhetően javult a hangszedő letapogatási, barázdakövetési képessége.
Ez a hangszedő is a drágább hangszedőknél alkalmazott gyémánt tűhegyet és a boron tűszárat kapta.
A PP-2000-ben és más, drágább modelljeinkben már bizonyított gyémánt tűhegyet, tömör boron tűszárat és a 6N tisztaságú oxigénmentes rézből készült generátortekercset használjuk ebben a hangszedőben is.
Új generációs hangszedő ház.
Új formájú házat kapott a hangszedő, ez jobban védi a kényes szerkezeti elemeket a vibrációtól. Ezáltal jelentősen javult a hangminősége.
A PP-200 hangszedő műszaki adatai:
|
Az áramgenerálási módszer |
Mozgótekercses hangszedő |
|
Impedanciája |
4 Ohm |
|
Javasolt tű leszorító erő |
17-20 mN (1,7 - 2,0 gramm) között |
|
Kimenő feszültségszint |
0,3 mV (vízszintes irányban, 1 kHz-en, 50 mm/s elmozdulás mellett) |
|
Engedékenysége |
8,5 µ/mN (8,5 x10-6) cm/dyne |
|
Frekvencia átvitele |
10 Hz – 30 kHz |
|
Csatorna egyensúlya |
1 dB-en belül (1 kHz-en） |
|
Nettó tömege |
14,7 g |
|
Tűszár |
Tiszta boron Ø0,26 mm |
|
A tűhegy típusa |
Gyémánt (vonalban érintkező /line contact/ görbület 0,03 x 0,003 mm) |
|
Mágnes |
Neodimium |
|
A mágneskört alkotó anyag |
Tiszta vas |
|
Talp |
Mart duralumínium |
|
A hangszedő teste |
Mart alumínium |
|
A hangszedő tömege |
10,5 g |
PP-300 - sztereó MC hangszedő
Hitelesen szólaltatja meg a zenét, emellett még az előadóművész szenvedélyéről is képet kaphatunk általa.
A termék legfőbb jellemzői és tervezési koncepciója
A PP-300-as MC hangszedőnket a cég fennállása 10. évfordulója alkalmából hoztuk forgalomba az új belépő szintű MC hangszedőnként. A közép- és a magasfrekvenciás tartományát „frissesség” jellemzi, a rezonáns mélyhang tartománya, amelyet a legtöbb hagyományos MC hangszedő egyébként alig tud megszólaltatni, érezhetően jelen van a hangképben és kimagasló a hangszedő térleképezési képessége, mivel ennél a hangszedőnél is hasznosítottuk azt a tudást, amelyet a Phasemation akkori zászlóshajója, a PP-1000 modell fejlesztése és gyártása során megszereztünk.
1. A PP-1000 mágneskör technológiája alapján készült
A hangszedő mágneskörét a Phasemation akkor legjobb hangszedője, a PP-1000 esetében alkalmazott technológiával és anyagokból készítettük. A technológia további finomításával és a gyártási költségek racionalizálásával alacsonyabb árfekvés mellett is sikerült közel ugyanazt a magas színvonalú teljesítményt elérnünk. A szamárium-kobalt mágnesre váltva tovább tökéletesítettük a hangszedő térleképezését, a hangszedő olyan tökéletes jelenlétérzetet, frissességet biztosít, amelyet korábban a P-3 modell esetében még nem tudtunk elérni.
2. A csúcsminőségű hangzás érdekében megőriztük a korábbi hangszedő modellek házát
A kiváló hangzásteljesítményt nyújtó P-3 modell jól bevált duralumínium házába építettük az új PP300-as alapmodellt. Ugyanakkor az új hangszedő esetében a ház DLC (Diamond Like Carbon, gyémánt jellegű szén) *1) bevonatot kapott; ami mérhetően megnövelte a ház merevségét és rezgéscsillapító képességét.
*1) A DLC (Diamond Like Carbon, gyémánt jellegű szén）a gőzfázisú szintézissel, ionfeldolgozással előállított szénfilm neve. Ez az anyag nagyfokú merevségéről és a gyémánt hasonló képességéhez mérhető kiváló elektromos szigetelő tulajdonságáról ismert.
3. A kiváló hangzás megtartása érdekében számos anyagot és megoldást vettünk át az egyéb hangszedőinkből
A kiváló hangzásteljesítmény és leképezés biztosítása érdekében az alábbi anyagokat és megoldásokat vettük át a PP-300-as hangszedőnkbe az általunk gyártott PP-1000 és egyéb hangszedőkből: A tiszta boronból gyártott tűszárat, a 6N tisztaságú oxigénmentes rézből készült lengőtekercset, a tiszta vas csévetestet és néhány egyéb szerkezeti elemet.
A PP-300 hangszedő műszaki adatai:
|
Az áramgenerálási módszer |
Mozgótekercses hangszedő |
|
Impedanciája |
4 Ohm |
|
Javasolt tű leszorító erő |
20 mN (2,0 gramm) |
|
Kimenő feszültségszint |
0,28 mV (vízszintes irányban, 1 kHz-en, 50 mm/s elmozdulás mellett) |
|
Engedékenysége |
8,0 x 10-6) cm/dyne |
|
Frekvencia átvitele |
10 Hz – 30 kHz |
|
Csatorna elválasztása |
Legalább 30 dB (1 kHz-en） |
|
Csatorna egyensúlya |
1 dB, vagy kevesebb (1 kHz-en) |
|
Nettó tömege |
11,1 g |
|
Tűszár |
Tiszta boron Ø0,26 mm |
|
A tűhegy típusa |
Gyémánt (vonalban érintkező /line contact/ görbület 0,03 x 0,003 mm) |
|
Mágnes |
Kobalt-szamárium |
|
A mágneskört alkotó anyag |
Tiszta vas |
|
Talp |
Mart duralumínium |
|
A hangszedő teste |
Mart alumínium |
PP-500 - sztereó MC hangszedő
Hitelesen szólaltatja meg a zenét, emellett még az előadóművész szenvedélyéről is képet kaphatunk általa.
A termék legfőbb jellemzői és tervezési koncepciója
Legújabb hangszedőnk, a PP-500 valójában a 2015. év végén forgalomba került csúcsmodellünk, a PP-2000 némileg egyszerűbb, kedvezőbb árfekvésű változata.
Miközben csökkentettük az előállítási költségét, gondosan ügyeltünk arra, hogy megmaradjon a PP-2000-es legtöbb jó tulajdonsága, nevezetesen a hangzástér oldalirányú kiszélesítése, a kiváló térleképezés, a friss közép- és felső tartomány és a mélyfrekvenciás hangok tisztasága.
Újratervezett mágneskör
A PP-500-as MC hangszedőnk a jelenlegi zászlóshajónk, a PP-2000 mágneskör technológiáján alapszik. A PP-2000-es modellhez hasonlóan ennek a modellnek is kivételesen jó a mágnestere, magas a hatásfoka, egyenletes, kiegyensúlyozott hangzást biztosít.
Jelentősen sikerült növelni a hangszedő kimenő jelszintjét anélkül, hogy azzal megnöveltük volna a rezgő rendszerelemek tömegét.
Jelentősen megnövelt letapogatási képesség a rezgő rendszer újratervezése révén
Az ebben az osztályban optimális hangzásminőség elérése érdekében jelentős mértékben feljavítottuk a PP-300-as modell rezgő rendszerét: A rendszer alapjául duraliminiumot választottunk és a teljes rendszert a PP-500-as modell esetében kitűzött céloknak megfelelően finomhangoltuk.
Fáradozásunk eredményeként szenzációsan jó hangzást sikerült elérnünk, a hangszedő hangja természetes, életszerű.
A lehető legjobb hangzás érdekében átvettük a sikeres modellünk csúcsminőségű anyagait és szerkezeti elemeit
A PP-2000 és más modellek esetében már bizonyított csúcsminőségű anyagokat használjuk a PP-500-as gyártása során is. Az új hangszedőnk a csúcsmodell alábbi szerkezeti elemeit kapta csekély módosításokkal: A tiszta boron tűszárat, a 6N tisztaságú oxigénmentes rézhuzalból készült mozgó tekercset, a tiszta vas csévetestet, a csillapító elemeket és még néhány más alkatrészt.
A hangszedő testét a nagy elismertségnek örvendő DLC (Diamond Like Carbon, gyémánt jellegű szén)* bevonattal láttuk el. A bevonat merevsége és magas rezgéscsillapító hatása révén tovább tisztult a hangzás és a hangszedő térleképező képessége.
*1) A DLC (Diamond Like Carbon, gyémánt jellegű szén）a gőzfázisú szintézissel, ionfeldolgozással előállított szénfilm neve. Ez az anyag nagyfokú merevségéről és a gyémánt hasonló képességéhez mérhető kiváló elektromos szigetelő tulajdonságáról ismert.
A PP-500 hangszedő műszaki adatai:
|
Az áramgenerálási módszer |
Mozgótekercses hangszedő |
|
Impedanciája |
4 Ohm |
|
Javasolt tű leszorító erő |
17-20 mN (1,7 - 2,0 gramm) között |
|
Kimenő feszültségszint |
0,3 mV (vízszintes irányban, 1 kHz-en, 50 mm/s elmozdulás mellett) |
|
Engedékenysége |
8,0 x 10-6) cm/dyne |
|
Frekvencia átvitele |
10 Hz – 30 kHz |
|
Csatorna elválasztása |
Legalább 30 dB (1 kHz-en） |
|
Csatorna egyensúlya |
1 dB, vagy kevesebb (1 kHz-en) |
|
Nettó tömege |
11,3 g |
|
Tűszár |
Tiszta boron Ø0,26 mm |
|
A tűhegy típusa |
Gyémánt (vonalban érintkező /line contact/ görbület 0,03 x 0,003 mm) |
|
Mágnes |
Kobalt-szamárium |
|
A mágneskört alkotó anyag |
Permendur |
|
Talp |
Mart duralumínium (Gyémánt jellegű szénnel bevonva) |
|
A hangszedő teste |
Mart duralumínium (Gyémánt jellegű szénnel bevonva) |

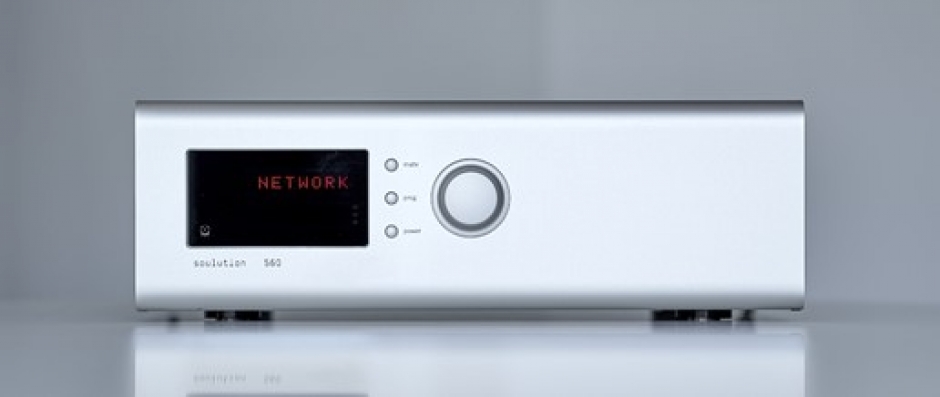

Számunkra kötelező, hogy semmit se vegyünk el a forrásjelből, őrizzük annak integritását. Különösen igaz ez a nagyfelbontású digitális állományok esetében, de az volt és marad a CD-lemezek és az SACD lemezek lejátszásánál is. Nincs olyan erősítő, vagy hangsugárzó, ami pótolni tudná azt, ami elveszett a forrásjelből a jelfeldolgozás, a formátum átalakítás során. A magas hangzáshűségű hangzás alapfeltétele a felvétel, a forrásjel épségének és minőségének megőrzése.
Az 560 D/A jelátalakító pontosan ezen elvárásoknak megfelelően működik. Fogadja és feldolgozza a digitális zenei felvételek adatait, majd átteszi azokat az analóg tartományba. Nem vesz el belőle, nem ad hozzá semmit!
A készülék legfőbb jellemzői
A tervezési és gyártási filozófiánk
Az 560 D/A jelátalakító számos területen a 745-ös SACD lejátszónknál már bizonyított és bevált műszaki megoldásokat alkalmazza. A tervezési alapelvei is azonosak: Csúcsminőségű csatoló felületeket használunk a zenei adatok lehető legjobb minőségben való fogadásához, hihetetlen pontosságú mester órajel generátor segít elkerülni a digitális időalap torzulást (jittert), intelligens, túlmintavételezéses technológiával működő digitális jelfeldolgozó áramkörök dolgoznak a készülékben, a kimenő fokozat pedig a csúcskategóriás előerősítőink minőségének felel meg.
Kivitele
A Series 7 készülékcsalád tagjaihoz hasonlóan az 560 D/A jelátalakító is tele van csúcskategóriás technológiával, aminek egyetlen célja és indítéka – a zene szeretete. Ennek a készüléknek is kettős mono felépítésű a kimenő fokozata, külön tápegység szolgálja ki az analóg és a digitális áramköröket. Az 560 D/A jelátalakító digitális kimeneti szintszabályozóval is el van látva, így közvetlenül egy teljesítményerősítőre csatlakoztatható.
Felskálázás
A bemenetére kapcsolt digitális audió jeleket pufferezzük, majd 24 bites/384 kHz-es jelekké skálázzuk fel. Mi úgy véljük, tapasztalatból tudjuk, hogy a precíz interpoláció fontosabb, mint a magas frekvenciájú órajel. A lejátszóink és a D/A jelátalakítóink a nagy szakmai tekintélynek és elismertségnek örvendő Anagram Technologies algoritmusait használja, az így feldolgozott jeleket a digitális szimmetrikus elrendezésben megépített Burr Brown D/A jelátalakítók alakítják analóg jelekké. Meg vagyunk győződve a PCM jelátalakítási technológia felsőbbrendűségéről, éppen ezért a DSD forrásjeleket is PCM jelekké alakítjuk át, mielőtt a D/A áramköri lapkákra kerülnének.
zeroφtech – nulla fázis technológia
Az 560 D/A jelátalakító a Soulution újszerű nulla fázis technológiáját használja. A D/A jelátalakító lapkákban lévő analóg felülvágó szűrők által keltett legapróbb időzítési hibát is korrigáljuk. Minden D/A jelátalakítóban szükség van a kimenő fokozatában egy alul áteresztő szűrőre, hogy elnyomhassa a nagyfrekvenciás zajt és az élsímító jeleket. Az 560 harmadrendű, 120 kHz-en vágó Bessel-szűrője legfeljebb 15°-os fáziseltolódást produkál a teljes hallható frekvenciasávban. A nulla fázisú technológiának köszönhetően az analóg zenei jel fázishibája 20 Hz – 100 kHz között 1° alatt marad! A nulla fázis technológia közel hoz bennünket a forrásjelhez! A zene életszerűvé válik, 3 dimenziós a térleképezés sok „levegővel” a hangszerek és az előadók körül. Olyan közel jutunk az eredeti előadáshoz, amennyire csak lehetséges. Egyetlen apró részlet sem vész el!
A D/A jelátalakítás
A Burr-Brown lapkák csak a D/A jelátalakítást végzik. Nem használjuk a beépített felskálázó és szűrő egységeit. A kimenő áramjeleket feszültségjellé alakítjuk, majd gondosan szűrjük azokat. 40 MHz-es belső sávszélességgel ez az áram/feszültség átalakító fokozat biztosítja a lehető legjobb jel/zaj viszonyt és az elérhető legnagyobb dinamikát az analóg tartományban.
A kimenő fokozat
Az 560-as DA jelátalakító szélessávú kimeneti egysége 20 MHz-es sávszélességgel dolgozik (-3 dB-en). Ilyen sebesség mellett a készülék a zene legfinomabb részleteit is képes hitelesen leképezni, eredményeként az élő zene jegyeit hordozó hiteles, háromdimenziós, kiváló térbeli felbontású analóg hangot kapunk, hallgatása valódi örömöt és élvezetet jelent.
A készülék kezelése
Az 560-as D/A jelátalakítót az előlapi kezelőszervekkel forgatógombbal kezelheti. A készülék több olyan funkcióval is rendelkezik, amelyek segítségével a teljes audió rendszere egymáshoz hangolható és az együttes működésük optimalizálható.
A készülék műszaki adatai
|
Hálózati tápáram igénye |
100 – 120 V (50 – 60 Hz) |
|
Áramfelvétele |
< 0,5 W a készenléti üzemmódban |
|
Analóg kimenetei |
1 × szimmetrikus (XLR) |
|
Frekvencia átvitele |
0 – 200 kHz (DXD) |
|
Teljes harmonikus torzítás + zaj |
< 0,002 % (20 Hz – 20 kHz) |
|
Jel/zaj aránya |
> 140 dB |
|
Csatorna elválasztása |
> 130 dB |
|
Kimeneti impedanciája |
10 Ω a szimmetrikus (XLR) kimeneten |
|
Kimenő feszültségszintje |
4 VRMS a szimmetrikus (XLR) kimeneten |
|
Legnagyobb kimenő áramszintje |
0,2 A (védőáramkör korlátozza) |
|
Hangerő szabályozási tartomány |
0 – 79 dB között 1 dB-es lépésekben |
|
Digitális bemenetei |
AES/EBU, SPDIF-RCA, Optikai, USB, hálózati csatoló |
|
Digitális kimenetei |
AES/EBU, SPDIF-RCA, optikai |
|
A kezelt digitális formátumok |
WAV, AIFF, FLAC, ALAC, DSF, DFF, DXD, MP3, AAC |
|
Bitmélység/mintavételi frekvencia, max. |
AES/EBU: 24 bit/192 kHz |
|
Méretei |
442 × 143 × 448 mm |
|
Tömege |
kb. 20 kg |
|
LINK (távvezérelt bekapcsolás) |
12 V vezérlő jellel |
|
USB meghajtó |
v1.22c a Win7-hez |
Miközben a rögzített zenei felvételek formátumvilága a jelek szerint megállíthatatlanul sokasodik, a CD-és SACD-lemezek helyett egyre inkább a kiszolgálókon, vagy a külső adathordozókon tárolt állományok válnak egyre népszerűbbé, de az USB aljzaton és a hálózati kapcsolaton keresztüli zenelejátszás is mind több hívet szerez magának, van egy formátum –nevezetesen az analóg hanglemezek-, amely hosszabb Csipkerózsika-álom után napjainkban újra töretlenül őrzi a népszerűségét, sőt még mindig gyarapszik a fekete lemezeket hallgatók tábora. Voltak akik 20 évvel ezelőtt már temették ezt a formátumot, új életre kelve azonban ismét jelentős rajongótábort tudhat maga mögött és az egyre emelkedő eladási darabszámok jelzik, hogy még sokáig őrizni fogja a pozícióját a piacon.
80 dB-es erősítési tényező torzítás nélkül
Az analóg hanglemezek lejátszásához szükséges hangszedő illesztő és a RIAA ekvalizálási funkciót ellátó egység mindig is nagy kihívást jelentett a tervezők számára, hiszen a mozgótekercses (MC) hangszedőkből érkező rendkívül alacsony kimenő feszültségből és könnyen sebezhető jelből kell az előerősítő áramkörök által feldolgozható jelszintű jelet teremteniük, mindezt úgy, hogy a megszólalás hiteles, természethű, az élő zene varázsát biztosító maradjon. A számok nyelvére fordítva ez azt jelenti, hogy a különösen alacsony kimenő jelszintű MC hangszedőket alapul véve legalább 80 dB-es (másképpen fogalmazva legalább 10.000-szeres) erősítésre van szükség úgy, hogy közben a jel lineáris és fázishelyes maradjon. Emellett a hiteles tolmácsolás megkívánja azt is, hogy az erősítő meglehetősen széles frekvenciaspektrumban működjön lineárisan (a belső sávszélesség eléri az 1 MHz-et -3 dB-en), a lehető legkisebb legyen az illesztő egység torzítása, optimális legyen a csatorna elválasztása és mindvégig lineáris maradjon a működése.
Kettős mono felépítés
Az 550 Phono hangszedő illesztő erősítő aszimmetrikus kettős mono felépítésű szerkezet, a jobb és a bal csatornát külön-külön tápegység látja el tápfeszültséggel, ami a lehető legkisebb mértékű áthallást biztosítja a két csatorna között. Az 550 mindkét bemenete mozgó mágneses és mozgó tekercses hangszedő jelét egyaránt fogadni tudja, mindegyik bemenethez egyedileg választható meg a bemeneti impedancia értéke vagy az előlapi kezelőszervekkel, vagy a készülék tartozékaként adott infravörös távvezérlőn. A kapcsolható <20 Hz-es dübörgésszűrő védi a hangszórók membránját az esetleg görbült lemezekről érkező zavarjelek által kiváltott ultranagy membránkilengésektől.
Határtalan zeneiség és kifinomult hangzás
A zajnak és a torzításnak nem lehet helye az analóg hanglemezek lejátszásánál, ez viszont igen kemény feladat elé állítja a rendkívül alacsony jelszintű hangszedőkről érkező jeleket felerősítő készülékek tervezőit. Ugyanakkor a médium, az analóg hanglemez nyújtotta adottságok csak az esetben élvezhetőek és használhatóak ki teljes mértékben, ha maradéktalanul megfelel az előerősítő, illetve az illesztő egység a fenti elvárásoknak. Nem szabad, hogy elvesszen a hang gazdagsága, a dinamika, a finom felbontás. Az 550 Phono hangszedő illesztő egységen keresztül hallgatva a hanglemezeit a kellő gondossággal, jó minőségben készített hanglemezeket lejátszva hamar világossá válik, hogy miért maradt ez a sok évtizedes technika és technológia még mindig sokak első számú választása, hogy nincs más hanghordozó, amely annyi érzelmet és zeneiséget tudna tolmácsolni, mint a kiváló minőségű hanglemez.
Előerősítő minőségű kimenő jel
Ahhoz, hogy ne legyen veszteség a forrásjel tolmácsolása terén, a hangszedő jeleket fogadó és felerősítő készülékben kiváló minőségű tápegységet és kimeneti fokozatot kell használnunk. A soulution az 550 phono esetében ugyanazt a jól bevált tápegységet és kimenő fokozatot használja, mint az 520-as előerősítőnél. Ezeket az egységeket a gyorsaságra és a pontosságra, precizitásra optimalizáltuk. Az 550 Phono készülék bármilyen jó minőségű összekötő kábel használatával csúcsteljesítményre képes.
A készülék műszaki adatai
|
Hálózati tápfeszültség igénye |
220 – 240 V (50 – 60 Hz) |
|
|
Áramfelvétele |
< 0,5 W a készenléti üzemmódban |
|
|
Bemenetei |
2 × RCA (választhatóan MC/MM) |
|
|
Bemeneti impedanciája |
MC: |
10 Ω – 1000 Ω |
|
Kimenetei |
1 × szimmetrikus (XLR) |
|
|
Frekvencia átvitele (– 3 dB) |
0 – 1 MHz (RIAA ekvalizálás) |
|
|
Teljes harmonikus torzítás + zaj |
< 0,002 % (20 Hz – 20 kHz) |
|
|
Jel/zaj arány |
100 dB |
|
|
Csatorna elválasztás |
60 dB 1 kHz-en |
|
|
Legnagyobb erősítési tényezője |
MC: |
+ 66 dB 1 kHz-en (XLR) |
|
Kimeneti impedanciája |
10 Ω a szimmetrikus kimeneten (XLR) |
|
|
Legnagyobb kimenő feszültség |
11 VRMS a szimmetrikus kimeneten (XLR) |
|
|
Legnagyobb kimenő áram |
0,2 A (korlátozva) |
|
|
Méretei |
442 × 143 × 448 mm |
|
|
Tömege |
kb. 20 kg |
|
|
LINK (távvezérelt bekapcsolás) |
12 V kapcsolójellel |
|
A készülék műszaki adatai:
|
FELÉPÍTÉSE |
2 hangszórós, két utas polcra, vagy állványra helyezhető basszreflex kivitelű hangsugárzó |
|
FREKVENCIA ÁTVITELE A TENGELYBEN |
±2 dB 69 Hz - 23 kHz között |
|
MAGASSUGÁRZÓJA |
1"-es (25 mm-es) AL-MAC™ ferrofluiddal csillapított/hűtött kerámia dómsugárzó gömb alakú ostya hangterelővel (OSW™) és fázisillesztett (PPA™) magassugárzó lencsével |
|
KÖZÉPSUGÁRZÓJA |
|
|
KÖZÉP-/MÉLY-SUGÁRZÓJA |
6”-es (152 mm-es) AL-MAG™ membrános, perforált fázis-illesztett (PPA™) lencsével ellátott, SHOCKMOUNT™ rezgésgátló módon beszerelt, szellőztetett Apical™ csévetest-re illesztett 2”-es magas hő-mérsékletet tűrő többrétegű lengőtekercses hangszóró |
|
MÉLYSUGÁRZÓJA |
|
|
PASSZIV MEMBRÁN |
|
|
ÉRZÉKENYSÉGE SZOB/ SÜKETSZOBA |
92 dB / 89 dB |
|
IMPEDANCIÁJA |
8 ohmos rendszerekkel kompatibilis |
|
KIVITELI VÁLTOZATOK |
Fekete zongoralakk, fekete dió, éjsötét cseresznye, dió |
|
TÖMEGE |
11,3 kg darabonként |
|
MÉRETEI (MAGAS X SZÉLES X MÉLY |
36,8 cm x 19,7 cm x 32 cm |
|
ALSÓ HATÁRFREKV. |
41 Hz (DIN) |
|
KERESZTVÁLTÓ ÉS KERESZTVÁLTÁSI PONT |
Másodrendű elektroakusz-tikus szűrő, 1,6 kHz (magassugárzó) |
|
FREKVENCIA ÁTVITELE A TENGELYTŐL 30°-RA |
±2 dB 69 Hz - 17 kHz között |
|
ALKALMAS ERŐSÍTŐ TELJESÍTMÉNY |
16 – 150 watt |
|
LEGNAGYOBB TER-HELHETŐSÉGE |
120 watt |
A készülék műszaki adatai:
|
FELÉPÍTÉSE |
4 hangszórós, három utas térhangsugárzó zárt dobozban |
|
FREKVENCIA ÁTVITELE A TENGELYBEN |
±2 dB 79 Hz - 23 kHz között |
|
MAGASSUGÁRZÓJA |
Koaxiális 1”-es (25 mm-es) AL-MAC™ ferrofluiddal csillapí-tott/hűtött kerámia dómsu-gárzó gömb alakú ostya hang-terelővel (OSW™) és fázis-illesztett (PPA™) magassugárzó lencsével. Szabadalmi bejelentés alatt álló ikerlégréses kialakítás |
|
KÖZÉPSUGÁRZÓJA |
Koaxiális 6”-es (152 mm-es) AL-MAG™ membrános, SHOCK-MOUNT™ rezgésgátló módon beszerelt, szellőztetett Apical™ csévetestre illesztett 2”-es magas hőmérsékletet tűrő többrétegű lengőtekercses hangszóró. Szabadalmi bejelen-tés alatt áll Dual-Sync™ folyamatos mágnesáramú motor |
|
KÖZÉP-/MÉLY-SUGÁRZÓJA |
|
|
MÉLYSUGÁRZÓJA |
Kettő 5,5"-es (127 mm-es) ultrahosszú löketű CARBON-X™ egytestű membránnal, Gen3 aktív membránszél technoló-giával (ART™) függőlegesen szerelt, Advanced SHOCK-MOUNT™ rezgésgátló szige-teléssel beépített hangszóró szellőztetett csévetestre illesztett 1,5”-es, magas hő-mérsékletet tűrő lengővel |
|
PASSZIV MEMBRÁN |
|
|
ÉRZÉKENYSÉGE SZOB/ SÜKETSZOBA |
92 dB / 89 dB |
|
IMPEDANCIÁJA |
8 ohmos rendszerekkel kompatibilis |
|
KIVITELI VÁLTOZATOK |
Fekete zongoralakk, fekete dió, éjsötét cseresznye, dió |
|
TÖMEGE |
13,6 kg darabonként |
|
MÉRETEI (MAGAS X SZÉLES X MÉLY |
20,4 cm x 48 cm x 30,2 cm |
|
ALSÓ HATÁRFREKV. |
47 Hz (DIN) |
|
KERESZTVÁLTÓ ÉS KERESZTVÁLTÁSI PONT |
Másodrendű szűrő, 2,2 kHz (magassugárzó), másodrendű szűrő, 700 Hz (mélyhangszóró) |
|
FREKVENCIA ÁTVITELE A TENGELYTŐL 30°-RA |
±2 dB 79 Hz - 17 kHz között |
|
ALKALMAS ERŐSÍTŐ TELJESÍTMÉNY |
15 - 220 watt |
|
LEGNAGYOBB TER-HELHETŐSÉGE |
150 watt |
A készülék műszaki adatai:
|
FELÉPÍTÉSE |
4 hangszórós, 2 passziv membrános 3 utas center-sugárzó basszreflex kivitel-ben |
|
FREKVENCIA ÁTVITELE A TENGELYBEN |
±2 dB 55 Hz - 23 kHz között |
|
MAGASSUGÁRZÓJA |
Koaxiális 1”-es (25 mm-es) AL-MAC™ ferrofluiddal csillapí-tott/hűtött kerámia dómsu-gárzó gömb alakú ostya hang-terelővel (OSW™) és fázis-illesztett (PPA™) magassugárzó lencsével. Szabadalmi bejelentés alatt álló ikerlégréses kialakítás |
|
KÖZÉPSUGÁRZÓJA |
Koaxiális 6”-es (152 mm-es) AL-MAG™ membrános, SHOCK-MOUNT™ rezgésgátló módon beszerelt, szellőztetett Apical™ csévetestre illesztett 2”-es magas hőmérsékletet tűrő többrétegű lengőtekercses hangszóró. Szabadalmi bejelen-tés alatt áll Dual-Sync™ folyamatos mágnesáramú motor |
|
KÖZÉP-/MÉLY-SUGÁRZÓJA |
|
|
MÉLYSUGÁRZÓJA |
Kettő 7"-es (177 mm-es) ultra-hosszú löketű CARBON-X™ egy-testű membránnal, Gen3 aktív membránszél technológiával (ART™) függőlegesen szerelt, Advanced SHOCK-MOUNT™ rezgésgátló szigeteléssel beé-pített hangszóró szellőztetett csévetestre illesztett 1,5”-es, magas hőmérsékletet tűrő lengőtekerccsel |
|
PASSZIV MEMBRÁN |
Kettő 7"-es (177 mm-es) ultra-hosszú löketű CARBON-X™ egy-testű membránnal, Gen3 aktív membránszél technológiával (ART™) függőlegesen szerelt, Advanced SHOCK-MOUNT™ rezgésgátló szigeteléssel beépített passzív membrán |
|
ÉRZÉKENYSÉGE SZOB/ SÜKETSZOBA |
94 dB / 91 dB |
|
IMPEDANCIÁJA |
8 ohmos rendszerekkel kompatibilis |
|
KIVITELI VÁLTOZATOK |
Fekete zongoralakk, fekete dió, éjsötét cseresznye, dió |
|
TÖMEGE |
21,8 kg darabonként |
|
MÉRETEI (MAGAS X SZÉLES X MÉLY |
22,6 cm x 90,8 cm x 32,7 cm |
|
ALSÓ HATÁRFREKV. |
37 Hz (DIN) |
|
KERESZTVÁLTÓ ÉS KERESZTVÁLTÁSI PONT |
Másodrendű szűrő, 2,5 kHz (magassugárzó), másodrendű szűrő, 500 Hz (mélyhangszóró) |
|
FREKVENCIA ÁTVITELE A TENGELYTŐL 30°-RA |
±2 dB 55 Hz - 17 kHz között |
|
ALKALMAS ERŐSÍTŐ TELJESÍTMÉNY |
15 - 260 watt |
|
LEGNAGYOBB TER-HELHETŐSÉGE |
200 watt |

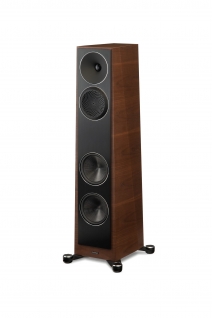

A készülék műszaki adatai:
|
FELÉPÍTÉSE |
4 hangszórós, 2,5 utas, padlón álló basszreflex hangsugárzó. |
|
FREKVENCIA ÁTVITELE A TENGELYBEN |
±2 dB 50 Hz - 23 kHz között |
|
MAGASSUGÁRZÓJA |
1"-es (25 mm-es) AL-MAC™ ferrofluiddal csillapított/hűtött kerámia dómsugárzó gömb alakú ostya hangterelővel (OSW™) és fázisillesztett (PPA™) magassugárzó lencsével. Szabadalmi bejelentés alatt álló ikerlégréses kialakítás |
|
KÖZÉPSUGÁRZÓJA |
|
|
KÖZÉP-/MÉLY-SUGÁRZÓJA |
6”-es (152 mm-es) AL-MAG™ membrános, perforált fázis-illesztett (PPA™) lencsével ellátott, SHOCKMOUNT™ rezgésgátló módon beszerelt, szellőztetett Apical™ csévetest-re illesztett 2”-es magas hő-mérsékletet tűrő többrétegű lengőtekercses hangszóró |
|
MÉLYSUGÁRZÓJA |
Kettő 6"-es (152 mm-es) ultra-hosszú löketű CARBON-X™ egy-testű membránnal, Gen3 aktív membránszél technológiával (ART™) függőlegesen szerelt, Advanced SHOCK-MOUNT™ rezgésgátló szigeteléssel beé-pített hangszóró szellőztetett csévetestre illesztett 1,5”-es, magas hőmérsékletet tűrő lengőtekerccsel |
|
PASSZIV MEMBRÁN |
|
|
ÉRZÉKENYSÉGE SZOB/ SÜKETSZOBA |
93 dB / 90 dB |
|
IMPEDANCIÁJA |
8 ohmos rendszerekkel kompatibilis |
|
KIVITELI VÁLTOZATOK |
Fekete zongoralakk, fekete dió, éjsötét cseresznye, dió |
|
TÖMEGE |
23,6 kg darabonként |
|
MÉRETEI (MAGAS X SZÉLES X MÉLY |
97,1 cm x 29,8 cm x 35,6 cm |
|
ALSÓ HATÁRFREKV. |
28 Hz (DIN) |
|
KERESZTVÁLTÓ ÉS KERESZTVÁLTÁSI PONT |
Másodrendű szűrő, 1,8 kHz (magassugárzó), másodrendű szűrő, 500 Hz (mélyhangszóró) |
|
FREKVENCIA ÁTVITELE A TENGELYTŐL 30°-RA |
±2 dB 50 Hz - 20 kHz között |
|
ALKALMAS ERŐSÍTŐ TELJESÍTMÉNY |
15 - 220 watt |
|
LEGNAGYOBB TER-HELHETŐSÉGE |
180 watt |

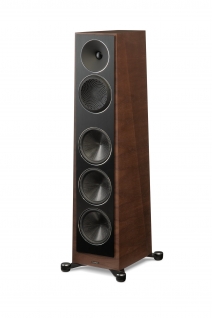

A készülék műszaki adatai:
|
FELÉPÍTÉSE |
5 hangszórós, 3 utas, padlón álló basszreflex hangsugárzó. |
|
FREKVENCIA ÁTVITELE A TENGELYBEN |
±2 dB 42 Hz - 23 kHz között |
|
MAGASSUGÁRZÓJA |
1"-es (25 mm-es) AL-MAC™ ferrofluiddal csillapított/hűtött kerámia dómsugárzó gömb alakú ostya hangterelővel (OSW™) és fázisillesztett (PPA™) magassugárzó lencsével |
|
KÖZÉPSUGÁRZÓJA |
6”-es (152 mm-es) AL-MAG™ membrános, perforált fázis-illesztett (PPA™) lencsével ellátott, SHOCKMOUNT™ rezgésgátló módon beszerelt, szellőztetett Apical™ csévetest-re illesztett 2”-es magas hő-mérsékletet tűrő többrétegű lengőtekercses hangszóró |
|
KÖZÉP-/MÉLY-SUGÁRZÓJA |
|
|
MÉLYSUGÁRZÓJA |
Három 7"-es (177 mm-es) ultrahosszú löketű CARBON-X™ egytestű membránnal, Gen3 aktív membránszél technológiával (ART™) függőlegesen szerelt, Advanced SHOCK-MOUNT™ rezgésgátló szigeteléssel be-épített hangszóró szellőztetett csévetestre illesztett 1,5”-es, magas hőmérsékletet tűrő lengőtekerccsel |
|
PASSZIV MEMBRÁN |
|
|
ÉRZÉKENYSÉGE SZOB/ SÜKETSZOBA |
93 dB / 90 dB |
|
IMPEDANCIÁJA |
8 ohmos rendszerekkel kompatibilis |
|
KIVITELI VÁLTOZATOK |
Fekete zongoralakk, fekete dió, éjsötét cseresznye, dió |
|
TÖMEGE |
32,7 kg darabonként |
|
MÉRETEI (MAGAS X SZÉLES X MÉLY |
106,5 cm x 32,8 cm x 40,9 cm |
|
ALSÓ HATÁRFREKV. |
26 Hz (DIN) |
|
KERESZTVÁLTÓ ÉS KERESZTVÁLTÁSI PONT |
Másodrendű szűrő, 2,1 kHz (magassugárzó), másodrendű szűrő, 500 Hz (mélyhangszóró) |
|
FREKVENCIA ÁTVITELE A TENGELYTŐL 30°-RA |
±2 dB 42 Hz - 20 kHz között |
|
ALKALMAS ERŐSÍTŐ TELJESÍTMÉNY |
15 - 350 watt |
|
LEGNAGYOBB TER-HELHETŐSÉGE |
250 watt |
